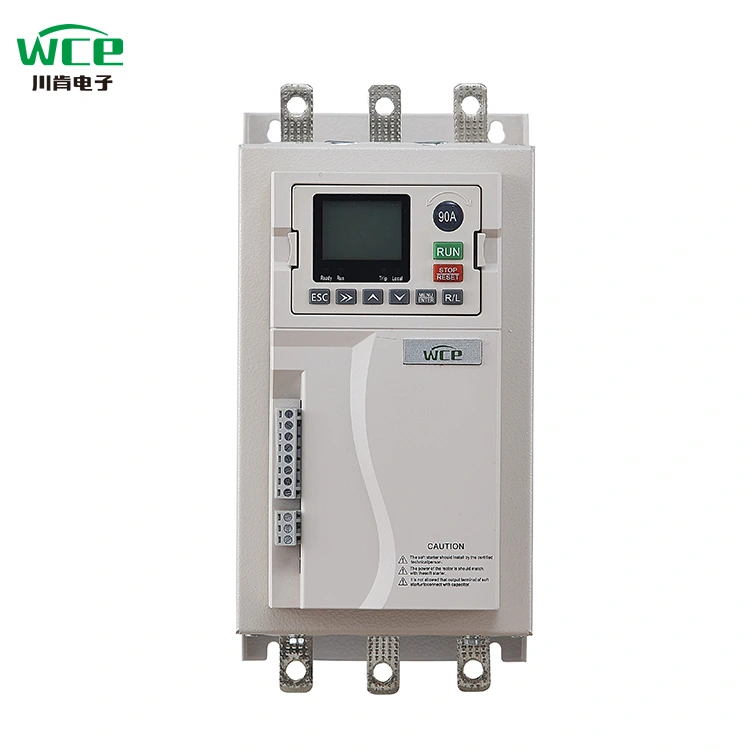

3 fáze 220V online měkký startér

6800 Série Soft Starters: Vynikající výkon vede průmysl

V oblasti průmyslových elektrických zařízení má výkon měkkého startéru přímo ovlivňující provozní účinnost a stabilitu zařízení. S mnoha jedinečnými výhodami vyniká 6800 série měkkých startérů na trhu a stala se první volbou mnoha podniků.

1, humanizované provozní rozhraní, plně pohodlné

Série 6800 měkkých startérů je vybavena LCD displejem a jasným rozhraním, které uživatelům usnadňuje provádění složitých nastavení parametrů a denních operací. Intimnější je, že systém přichází se dvěma jazyky, čínskými a anglickými displeji, aby vyhovoval potřebám uživatelů v různých regionech, i když přeshraniční projekty spolupráce, není třeba se obávat provozních překážek.

2, výkonná komunikační funkce, bezpodmínečné bezstarostné

Tato řada měkkých předkrmů přichází s konvenční komunikační funkcí Modbus 485, která může snadno získat přístup k různým automatickým řídicím systémům k dosažení vzdáleného monitorování a ladění. Nejen to, ale také přizpůsobená mobilní aplikace podle potřeb uživatele, pokud existuje pokrytí sítě, mohou uživatelé dálkově ovládat měkký startér kdykoli a kdekoli, což výrazně zlepšuje flexibilitu a včasnost správy zařízení a poskytuje silnou podporu pro inteligentní výrobu podniků.

3, vynikající design, snadná a pohodlná instalace

Měkké předkrmy řady 6800 jsou navrženy s ohledem na instalační prostor a pohodlí. Jeho menší velikost a lehčí hmotnost, ať už při instalaci nového zařízení nebo transformaci starých systémů, se může snadno přizpůsobit různým scénářům, proces instalace je jednoduchý a rychlý a účinně šetří čas instalace a náklady na práci.

4. Efektivní rozptyl tepla, aby bylo zajištěno stabilní provoz

Výkon rozptylu tepla je klíčem ke stabilnímu provozu měkkého startéru. Série 6800 přijímá 24 V vysokorychlostní DC ventilátorů k dosažení 360 ° všestranného rozptylu tepla a silné větrné energie, což může rychle rozptýlit teplo generované provozem zařízení, zajistit, aby měkký startér mohl udržovat stabilní provoz za různých pracovních podmínek, prodloužit životnost zařízení a snížit výskyt selhání způsobeného přehodnocením.

5, metody kontroly MMULTIPLE k uspokojení různých potřeb

Ve srovnání s konvenčními měkkými předkrmy má řada 6800 nový výchozí točivý moment. Při spuštění může vydat větší točivý moment, díky čemuž je motor snáze začít, zejména u těchto zatěžovacích zařízení s vyššími požadavky na zahájení točivého momentu, jako jsou velké ventilátory, vodní čerpadla atd.

6, Inovativní design zapojení, jednoduchá a efektivní instalace

Série 6800 řady Soft Starters mají ovládací terminály plug-and-pull, inovativní design, který výrazně zjednodušuje proces instalace. Uživatelé musí odpojit pouze každý terminál, dokončit kabeláž a poté jej znovu vložit bez komplexních kabelových operací, snížení obtížnosti instalace, zlepšit efektivitu práce, dokonce i neprofesionály mohou snadno začít.

7, Funkce podpory bohatého čerpadla, řešení na jednom místě

S ohledem na zvláštnost aplikačního scénáře vodního čerpadla přichází řada 6800 s podpůrnými funkcemi vodního čerpadla, což může snadno realizovat funkce plovoucí koule, měřidla elektrického kontaktního tlaku, relé na úrovni vody a relé na úrovni drenáží. Prostřednictvím těchto funkcí může přesně ovládat start a zastavení čerpadla, realizovat automatický přívod a drenáž vody a poskytnout jednorázové inteligentní řešení pro systém čerpadla, aby vyhovoval rozmanitým potřebám různých uživatelů v oblasti dodávky a drenáže vody.

8, Ultra vysoký náklad, ekonomická a praktická volba

Pokud jde o cenu, je řada měkkých předkrmů 6800 velmi konkurenceschopná. Ve srovnání s tradiční automatickou skříňkou je jeho cena o 10% levnější a pro malé napájecí zařízení také podporuje montáž na zeď, dále šetří instalační prostor a náklady. Taková vysoká nákladová výkonnost, takže podniky mají ve stejnou dobu vysoce výkonné výrobky, aniž by nesou nadměrný tlak na náklady, skutečně si uvědomili perfektní kombinaci ekonomické praktičnosti a vynikajícího výkonu.

Díky svému vynikajícímu výkonu v provozním rozhraní, komunikační funkce, návrhu a instalaci, výkonem rozptylu tepla, režimu řízení, designu zapojení, funkce podpory čerpadla a výkonem nákladů 6800 Soft Starter se stal lídrem v oblasti průmyslového elektrického zařízení a vstříkl silný impul pro rozvoj různých průmyslových odvětví.

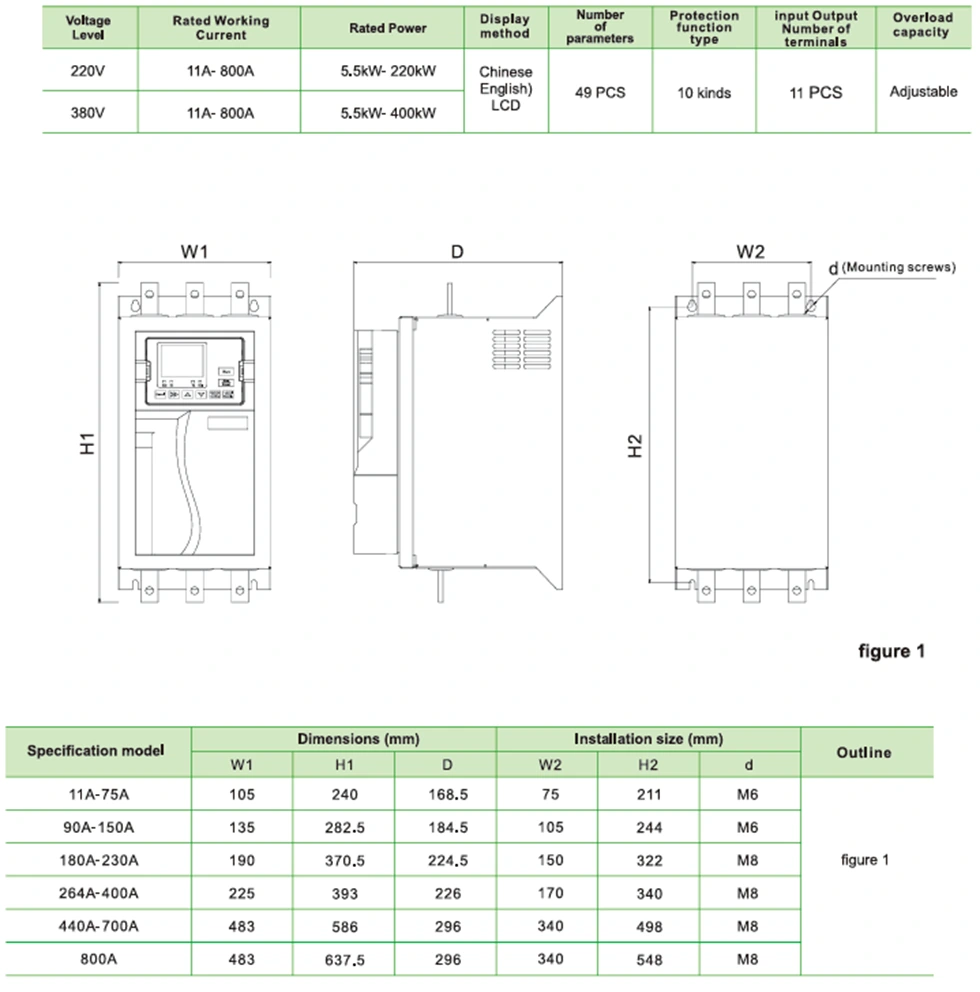

Parametr produktu (specifikace)

Funkce produktu

1. Commfunkce sjednocení

Dodává se s komunikací Modbus RTU Communication, Profibus a Profinet, které lze přidat přidáním rozšiřujících karet.

2, může být externí klávesnice +4 řádků LCD obrazovka

Klávesnice může být rychle vložena a odstraněna, aby vyhovovala potřebám vzdáleného provozu.

3, komplexnější funkce ochrany motoru

Ochrana přepětí, ochrana podpětí, ochrana s nadproudem, ochrana proti přetížení, ochrana proti zatížení, ochrana fázové ztráty, chyba obtoku, porucha tyristoru, nevyváženost třífázového proudu, ochrana přehřátí atd.

4, široký rozsah napájecího napájení

Splnit hlavní vstupní napětí napájení 220-440V obecného účelu.

5. Terminály pluggable

1 sada komunikačních terminálů, 4 vstupní vstupní svorky, 1 sada analogového výstupu, 2 sady programovatelných relé.

◆ Třífázové napájení: AC220V, AC380V, AC440V ± 10%

◆ Hodnocený proud: 11A-400A,

◆ Příslušný motor: obecný typ veverky typu AC asynchronní motor

◆ Počáteční režim: napěťová rampa, proudová rampa, točivý moment

◆ Režim parkování: Soft Stop, Free Stop

◆ Logický vstup: impedance 1,8 kΩ, napájení +24V

◆ Počáteční frekvence: Doporučuje se spustit ne více než 10krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chlazení: chlazení vzduchu

◆ Instalační režim: zavěšení stěny

◆ Podmínky prostředí: Nadmořská výška přesahuje 2000 metrů, kapacita by měla být odpovídajícím způsobem snížena a okolní teplota je mezi -10 a +40 ° C

Odpovídající vlhkost nepřesahuje 95%(20 ℃ ± 5 ℃), bez hořlavého, výbušného, ​​korozivního plynu, bez vodivého prachu, vnitřní instalace, dobrá ventilace, vibrace menší než 0,5 g

Aplikace produktu

Výrobky mohou být použity v metalurgickém a chemickém průmyslu, kompresorech, jeřáby, příležitostech komunálního inženýrství.

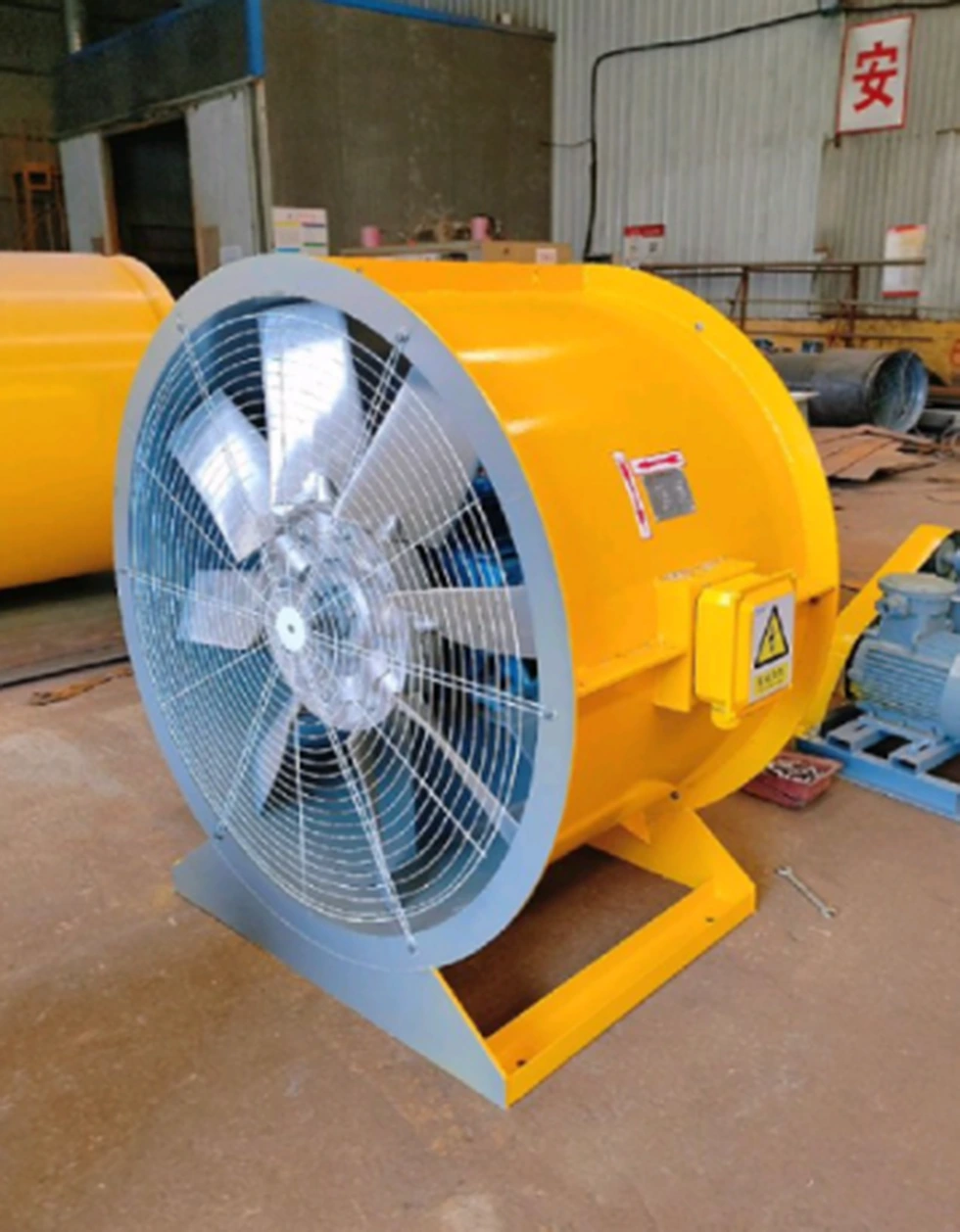

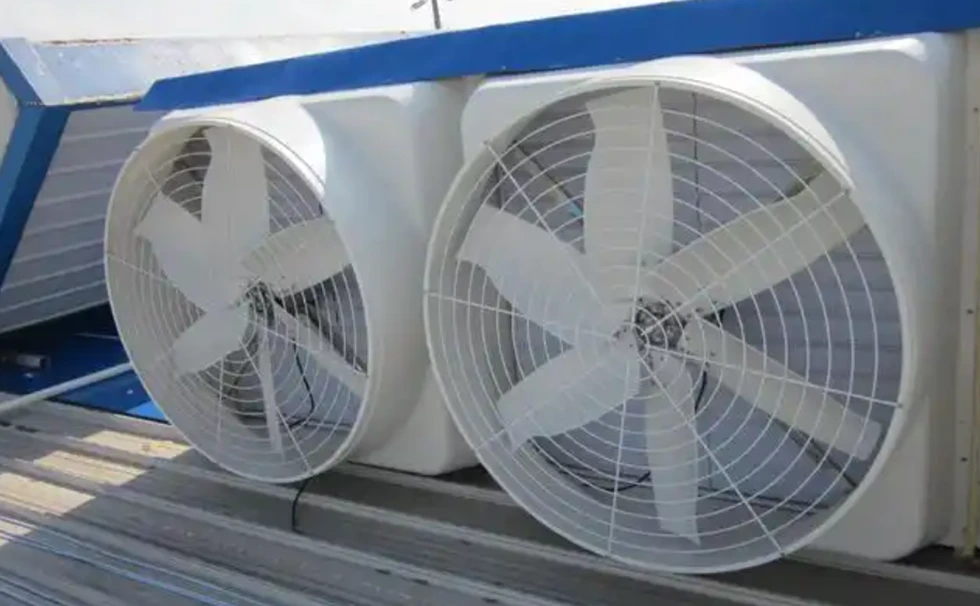

Fanoušci

Měkký startér nejen výrazně snižuje tření a setrvačnost ventilátoru v důsledku velké setrvačnosti čepele a rotoru, ale také se vyhýbá poškození ložiska ventilátoru, pásu, čepele a dalších částí v důsledku nadměrného okamžitého točivého momentu. Měkké předkrmy série WCE SCKR1-6800 s vysokou kompatibilitou a algoritmy pro úsporu energie mohou pokrýt rozmanité potřeby od malých fanoušků až po velké průmyslové fanoušky a pomáhat společnostem dosáhnout zelené a efektivní produkce. Aplikace měkkého startéru na ventilátoru účinně řeší problémy s vysokým počátečním proudem a mechanickým šokem, zejména pro scénář, který nevyžaduje regulaci rychlosti, ale potřebuje jemný začátek a zastavení. Klíčové jsou přiměřené nastavení výběru a parametrů, což může výrazně zlepšit spolehlivost systému a ekonomiku.

Zavlažování pole

Ve srovnání s frekvenčními měniči stojí měkké předkrmy méně a jsou vhodné pro zavlažovací scénáře bez regulace rychlosti. V zavlažovacím systému pole působí měkký startér hlavně na třífázovém asynchronním motoru, který řídí vodní čerpadlo, a přijímá napěťový svah nebo proudový omezený počáteční režim, takže se rychlost motoru postupně zvyšuje z nuly na jmenovité rychlosti, což zabrání okamžitému vysokému proudu generovaným tradičním přímým startem. Při vypnutí, volitelná funkce měkkého zastavení, lineární redukcí napětí, aby bylo možné jemně snížit rychlost čerpadla, inhibujte efekt vodního kladiva. Měkký startér účinně řeší problémy s vysokým proudem, koncentraci mechanického napětí a účinku motoru čerpadla pomocí flexibilního řízení startu a mechanismů ochrany v zavlažovacím systému a významně zlepšuje spolehlivost a ekonomiku systému.

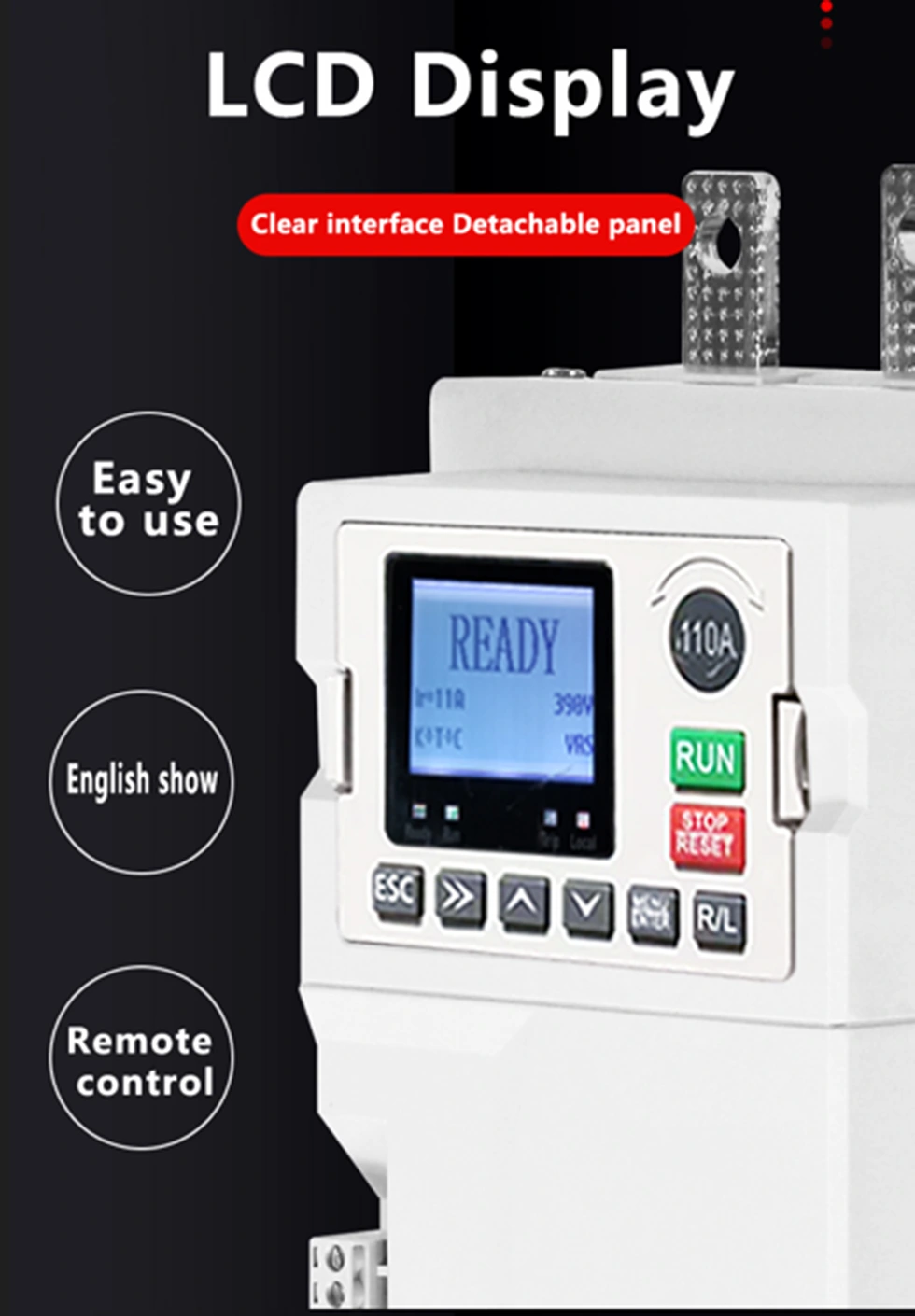

HD LCD Čtyř-řádek displej, snadno provozovatelný. Dodává se s dvojjazyčným displejem v čínštině a angličtině, pokud je to nutné, můžete si přizpůsobit jazyk. Zásuvka klávesnice, snadno se pohybující.

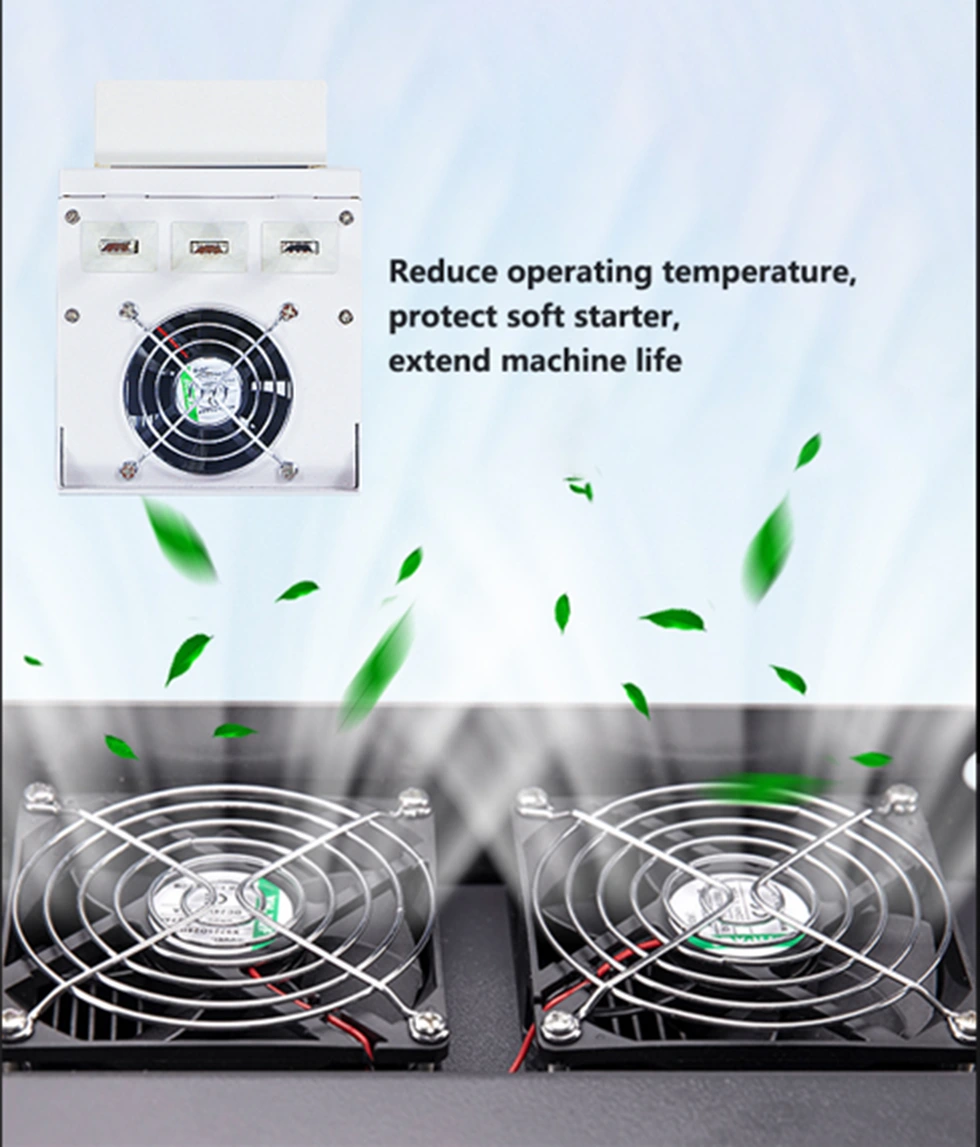

Měkký startér bude generovat teplo během provozu v důsledku proudu procházejícího tyristorem. Pokud je teplota tyristoru příliš vysoká, může být poškozena, takže musíme nainstalovat ventilátory, abychom je ochladili. Měkké předkrmy řady 6800 používají 24 V vysokorychlostní DC ventilátory, 360 ° všestranného rozptylu tepla a silnější vítr. To nejen snižuje neplánované odstavení způsobené přehřátím, ale také významně prodlužuje životnost měkkého startéru.

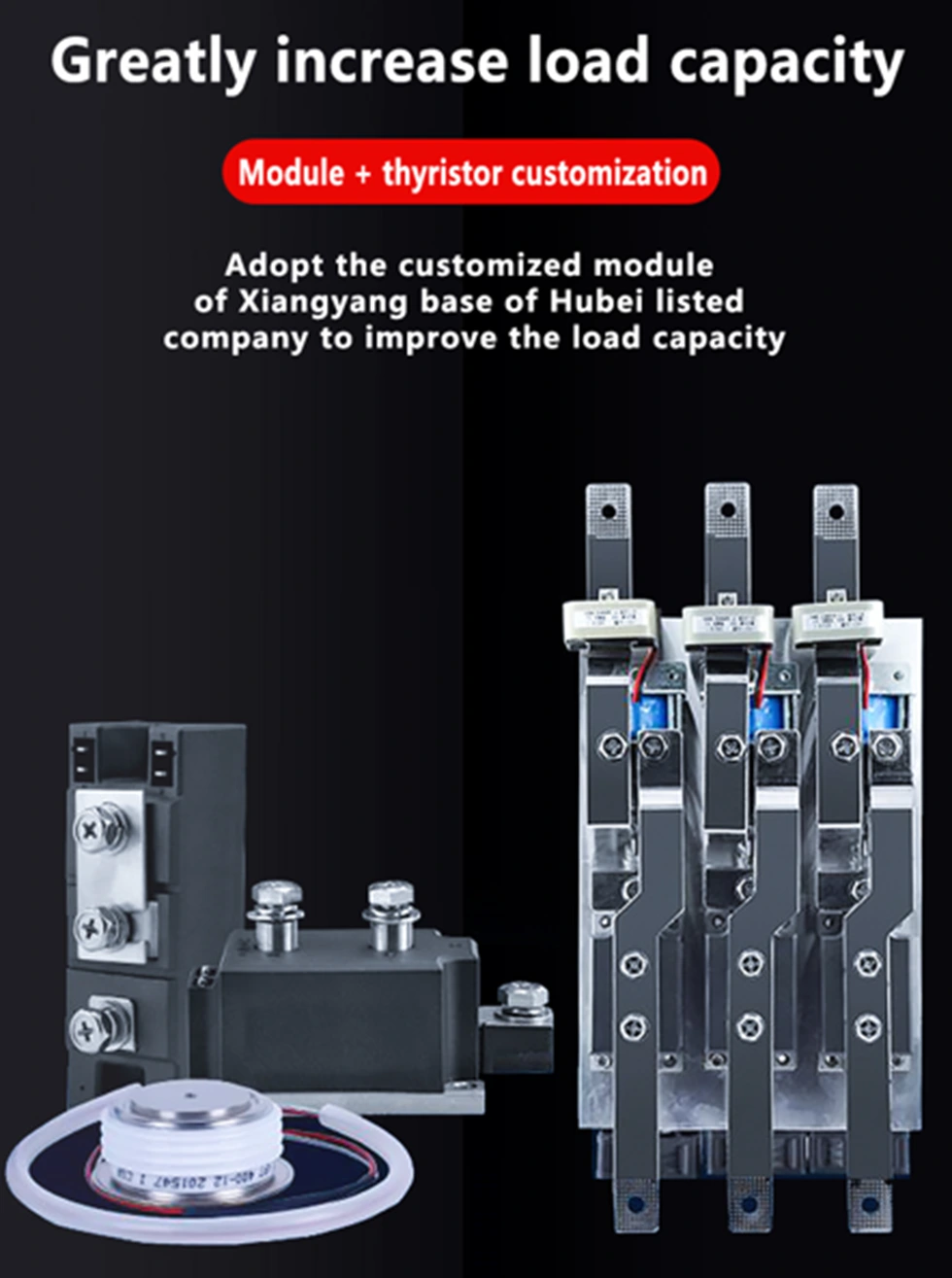

Máme hlubokou spolupráci s Hubei Taiji, domácí společností se uvedením na seznamu a používáme přizpůsobené moduly a tyristory, odlišné od obecných modulů dodávaných na trhu, ke zlepšení nákladové kapacity.

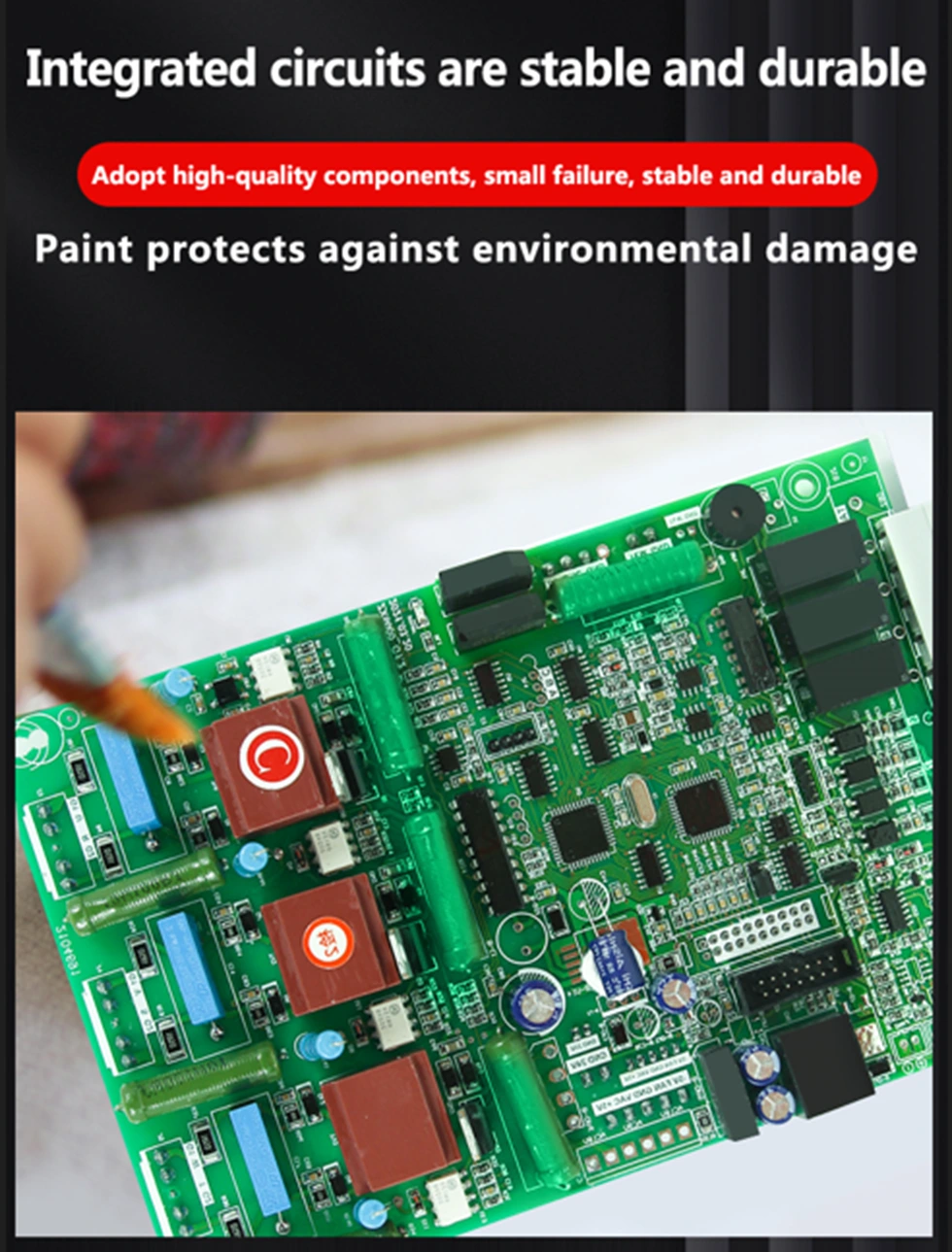

Hlavním účelem měkkého startovacího obvodu desky štětce (obvykle tři anti-malba, izolační barvy nebo povlak odolný proti vlhkosti) je chránit stabilitu a životnost obvodní desky v komplexním pracovním prostředí, abychom zajistili, že oživovací deska je delší, je velmi nízká a veškerá a veškerá a veškerá a veškerá zamořená, a proti oficiálnímu zamořenému zamořenému zamořenému zamořenému zamořenému zasílacímu zaručení, Antitalia, je velmi nízká, a veškerá zamořená. obvod. Zvýšená trvanlivost a bezpečnost.

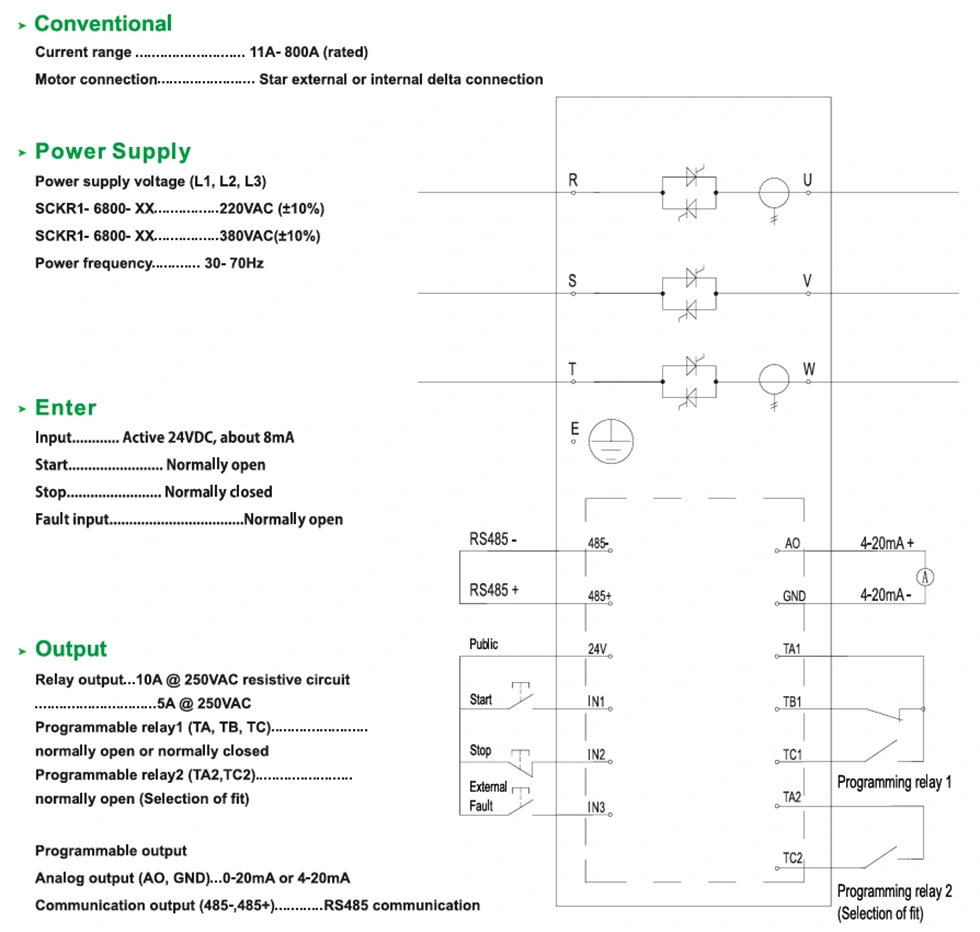

Schéma zapojení měkkého startu.
