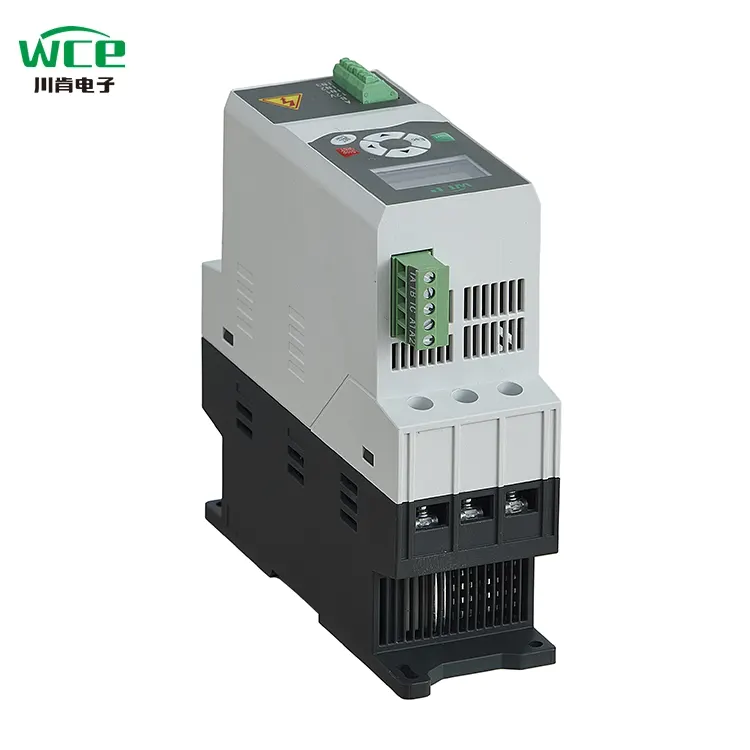

Vestavěný měkký startér obchvatu pro ventilátor 11KW 15HP

Intelligent interakce a pohodlná provoz: Měkký startér řady 360 je vybaven displejem LCD tekutých krystalů. Návrh rozhraní je jednoduchý a intuitivní a provozní zážitek je hladký a pohodlný. Systém je vybaven displejovými funkcemi v čínské i angličtině a podporuje přizpůsobení konkrétních národních jazyků a plně splňuje potřeby uživatelů v různých regionech.

Multikomunikace a vzdálená inteligentní ovládání: Je vybaven standardní komunikační funkcí Modbus 485 a také podporuje přizpůsobené komunikační metody, jako je protokol Siemens Profibus a aplikace pro mobilní telefon, pomáhá uživatelům dosáhnout efektivního vzdáleného ladění a přesné kontroly a porušuje prostorová omezení.

Vynikající výkon a dlouhodobá trvanlivost: Je vybaven zbrusu novým vlastním DC stykačem ve srovnání s běžnými stykači střídavého proudu, jeho výkon se zlepšuje o třikrát, teplo se sníží o 2,6krát, bezpečnost je zvýšena o 25%, účinnost úspory energie dosáhne 20%a životnost přesahuje 100 000krát, což poskytuje spolehlivou záruku pro stabilní provoz zařízení.

Efektivní rozptyl tepla a stabilní provoz: Poskytuje silnou větrnou sílu a zajišťuje, aby zařízení udržovalo dobrý stav rozptylu tepla a stabilní výkon během provozu, vybavený vysokorychlostním ventilátorem DC s 24 V a inovativním 360 °.

Hluboká spolupráce a upgrade kvality: Dosáhli jsme hluboké spolupráce s Hubei Taiji, domácí společností s domácími, a přijali jsme přizpůsobené moduly a tyristory, které se liší od běžných modulů na trhu. To významně zvyšuje nákladní kapacitu a stanoví pevný základ pro efektivní provoz zařízení.

Zjednodušený design, úspory nákladů:Není třeba instalovat externí obtokové stykače, účinně ušetřit instalační prostor, snižovat náklady na kabely, zjednodušit proces instalace a zrychlit instalaci.

Humanizovaný design, instalace bez obav: Přijímá regulační terminál typu tiskového typu, který je jednoduchý a pohodlný pro instalaci a provoz. Jednoduše stisknutím terminálu dokončete zapojení a poté jej uvolněte a opravte vodič, což výrazně zlepšuje účinnost instalace.

Simulační testování, spolehlivé ověření: Je vybaven funkcí simulace operace. I když hlavní obvod měkkého startéru není připojen k napájecímu napětí, může simulovat proces počátečního, běhu a zastavení motoru a rychle potvrdit, zda je pracovní stav vlastních startérových komponent normální.

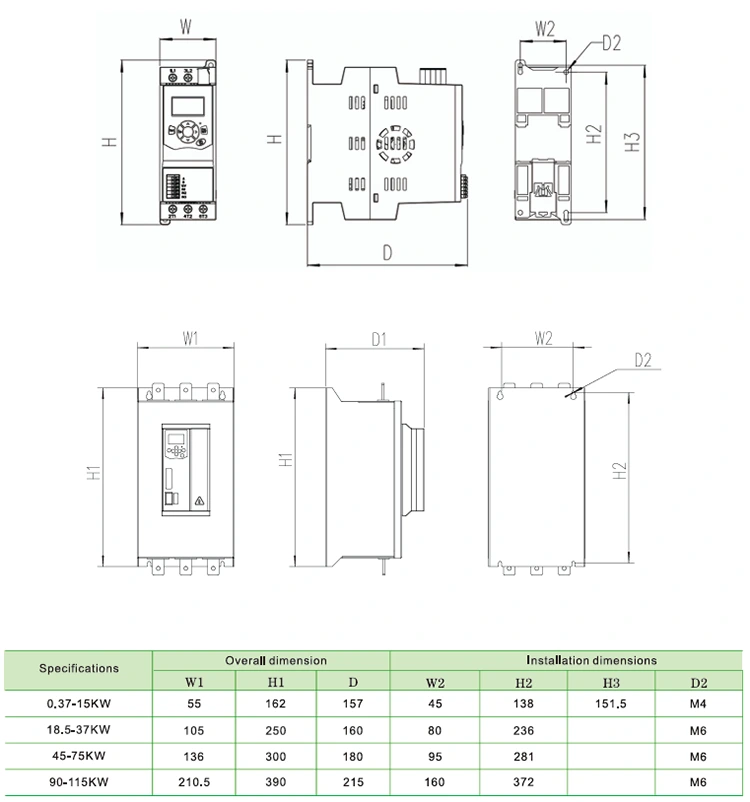

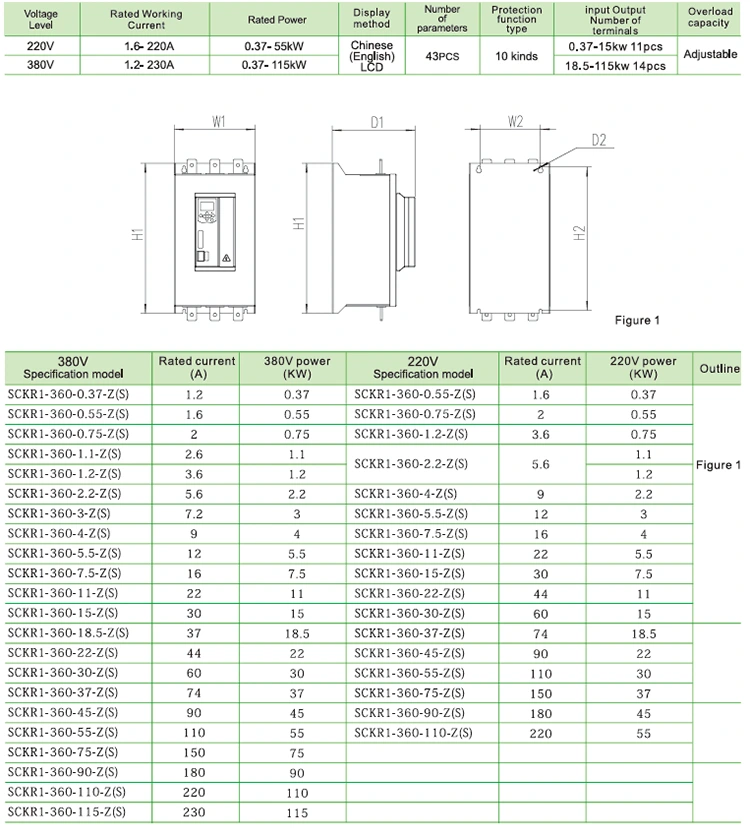

Parametr produktu (specifikace)

Funkce produktu

1. Komunikační funkce

Dodává se s komunikací Modbus RTU Communication, Profibus a Profinet, které lze přidat přidáním rozšiřujících karet.

2, může být externí klávesnice +4 řádků LCD obrazovka

Klávesnice může být rychle vložena a odstraněna, aby vyhovovala potřebám vzdáleného provozu.

3, komplexnější funkce ochrany motoru

Ochrana přepětí, ochrana podpětí, ochrana s nadproudem, ochrana proti přetížení, ochrana proti zatížení, ochrana fázové ztráty, chyba obtoku, porucha tyristoru, nevyváženost třífázového proudu, ochrana přehřátí atd.

4, široký rozsah napájecího napájení

Splnit hlavní vstupní napětí napájení 220-380V obecného účelu.

5. Terminály pluggable

Jedna sada komunikačních terminálů, čtyři skupiny digitálních vstupních terminálů, jedna sada analogového výstupu, dvě sady programovatelných relé

◆ Třífázové napájení: AC220V, AC380V ± 10%

◆ Hodnocený proud: 1.2A-230A,

◆ Příslušný motor: obecný typ veverky typu AC asynchronní motor

◆ Počáteční režim: napěťová rampa, proudová rampa, točivý moment

◆ Režim parkování: měkká zastávka, zastávka zdarma ， zastavení brzdy, adaptivní zastávka.

◆ Logický vstup: impedance 1,8 kΩ, napájení +24V

◆ Počáteční frekvence: Doporučuje se spustit ne více než 10krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chlazení: chlazení vzduchu

◆ Instalační režim: zavěšení stěny

◆ Podmínky prostředí: Nadmořská výška přesahuje 2000 metrů, kapacita by měla být odpovídajícím způsobem snížena a okolní teplota je mezi -10 a +40 ° C

Odpovídající vlhkost nepřesahuje 95%(20 ℃ ± 5 ℃), bez hořlavého, výbušného, ​​korozivního plynu, bez vodivého prachu, vnitřní instalace, dobrá ventilace, vibrace menší než 0,5 g

Aplikace produktu

Produkt lze použít při příležitostech, jako jsou ventilátory, vodní čerpadla, zavlažování zemědělské půdy a horizontální dopravní pás.

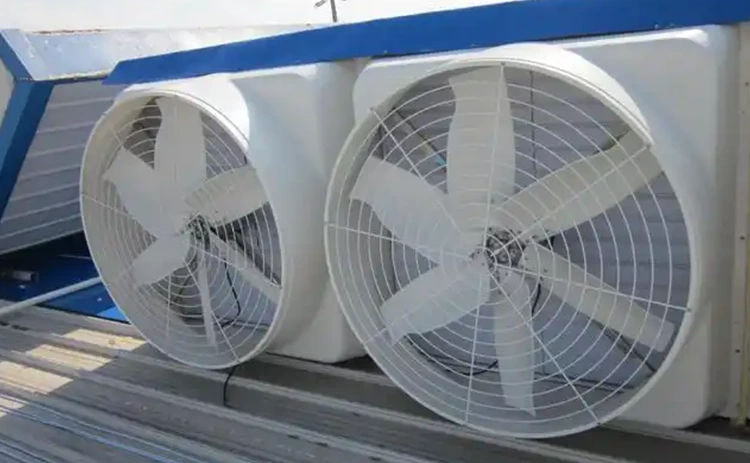

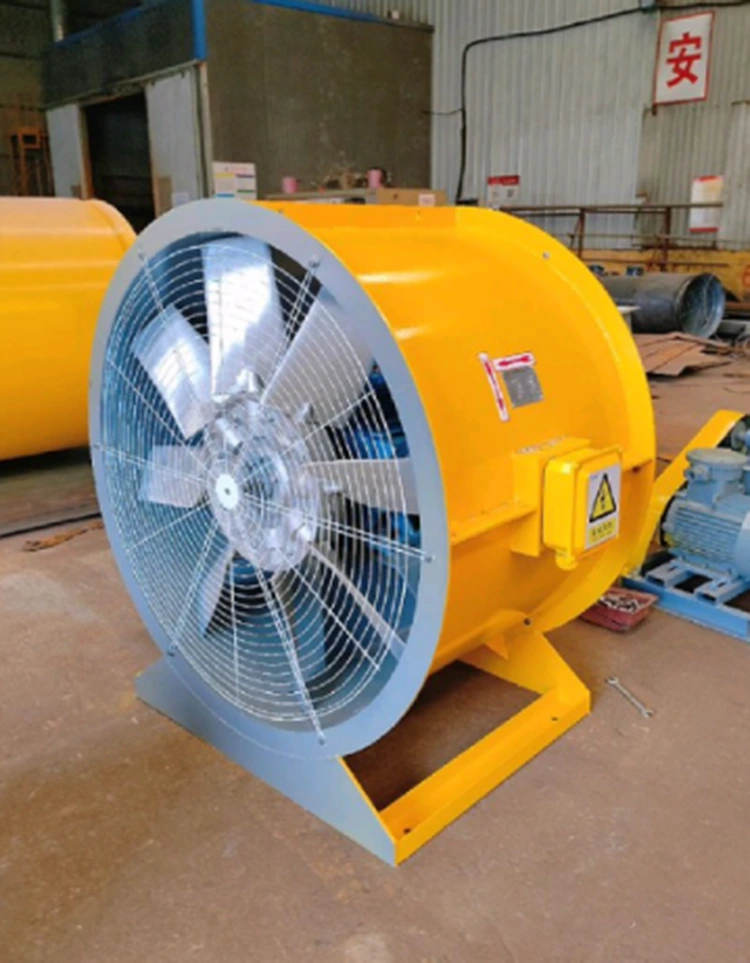

Fanoušci

Měkký startér nejen výrazně snižuje tření a setrvačnost ventilátoru v důsledku velké setrvačnosti čepele a rotoru, ale také se vyhýbá poškození ložiska ventilátoru, pásu, čepele a dalších částí v důsledku nadměrného okamžitého točivého momentu. Měkké předkrmy série WCE SCKR1-360, s jejich vysokou kompatibilitou a algoritmy úspory energie, mohou pokrýt rozmanité potřeby od malých fanoušků až po velké průmyslové fanoušky a pomáhat společnostem dosáhnout zelené a efektivní produkce. Aplikace měkkého startéru na ventilátoru účinně řeší problémy s vysokým počátečním proudem a mechanickým šokem, zejména pro scénář, který nevyžaduje regulaci rychlosti, ale potřebuje jemný začátek a zastavení. Klíčové jsou přiměřené nastavení výběru a parametrů, což může výrazně zlepšit spolehlivost systému a ekonomiku.

Zavlažování pole

Ve srovnání s frekvenčními měniči stojí měkké předkrmy méně a jsou vhodné pro zavlažovací scénáře bez regulace rychlosti. V zavlažovacím systému pole působí měkký startér hlavně na třífázovém asynchronním motoru, který řídí vodní čerpadlo, a přijímá napěťový svah nebo proudový omezený počáteční režim, takže se rychlost motoru postupně zvyšuje z nuly na jmenovité rychlosti, což zabrání okamžitému vysokému proudu generovaným tradičním přímým startem. Při vypnutí, volitelná funkce měkkého zastavení, lineární redukcí napětí, aby bylo možné jemně snížit rychlost čerpadla, inhibujte efekt vodního kladiva. Měkký startér účinně řeší problémy s vysokým proudem, koncentraci mechanického napětí a účinku motoru čerpadla pomocí flexibilního řízení startu a mechanismů ochrany v zavlažovacím systému a významně zlepšuje spolehlivost a ekonomiku systému.

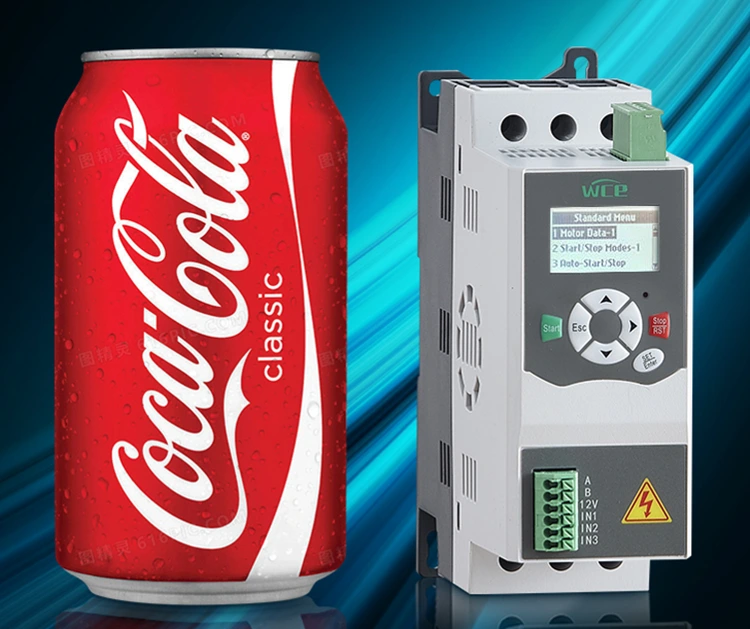

S menší velikostí a objemem může přímo nahradit stykače Star-Delta, ukládat materiály a prostor.

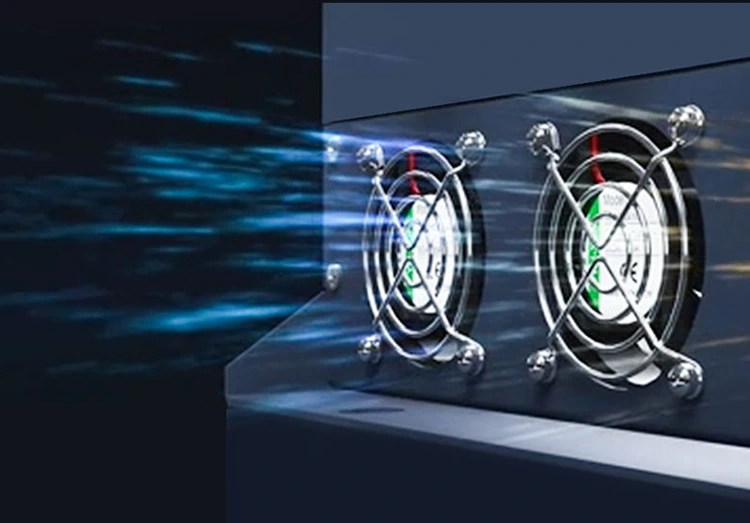

Tyristor s interním obtokem měkký startér funguje pouze během spuštění a během provozu přepíná na stykač, takže generuje méně tepla. Stále jsme však nainstalovali ventilátor, který ochladil stykač. Nainstalujte ventilátor, který jej ochladí. Měkké startéry řady All18,5 kW a nad 360 jsou vybaveny 24 V vysokorychlostní DC ventilátory, které poskytují 360 ° všestranné rozptyl tepla a silnější větrnou sílu. To nejen snižuje neočekávaná odstávka způsobená přehřátím, ale také významně prodlužuje životnost měkkého startéru.

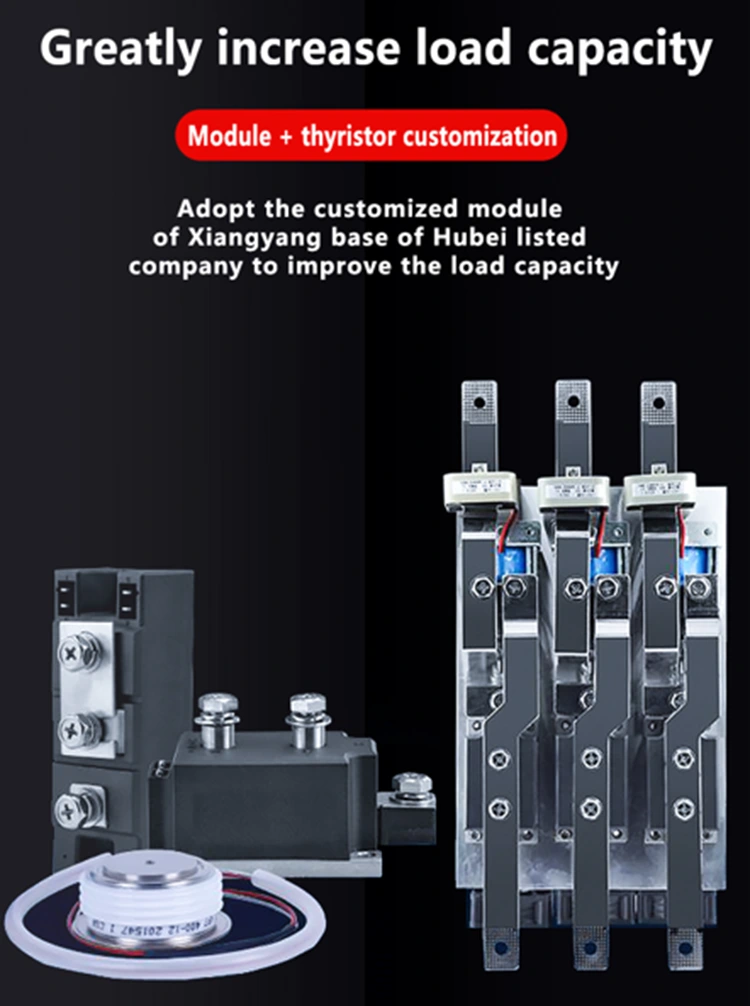

Máme hlubokou spolupráci s Hubei Taiji, domácí společností se uvedením na seznamu a používáme přizpůsobené moduly a tyristory, odlišné od obecných modulů dodávaných na trhu, ke zlepšení nákladové kapacity. Naše DC stykače jsou také speciálně přizpůsobené, vše obsahuje stříbrné kontakty. Kontaktní plocha kontaktů je větší a může dosáhnout téměř 100 000 časů zapojení, což výrazně zvýší životnost.

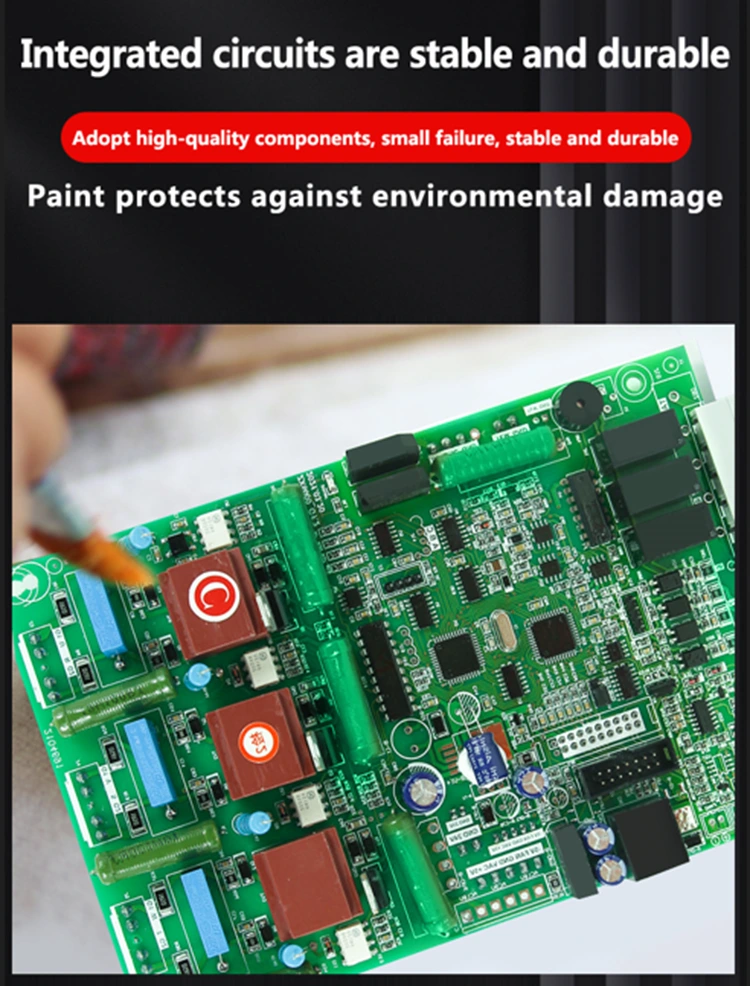

Hlavním účelem měkkého startovacího obvodu desky štětce (obvykle tři anti-malba, izolační barvy nebo povlak odolný proti vlhkosti) je chránit stabilitu a životnost obvodní desky v komplexním pracovním prostředí, abychom zajistili, že oživovací deska je delší, je velmi nízká a veškerá a veškerá a veškerá a veškerá zamořená, a proti oficiálnímu zamořenému zamořenému zamořenému zamořenému zamořenému zasílacímu zaručení, Antitalia, je velmi nízká, a veškerá zamořená. obvod. Zvýšená trvanlivost a bezpečnost.

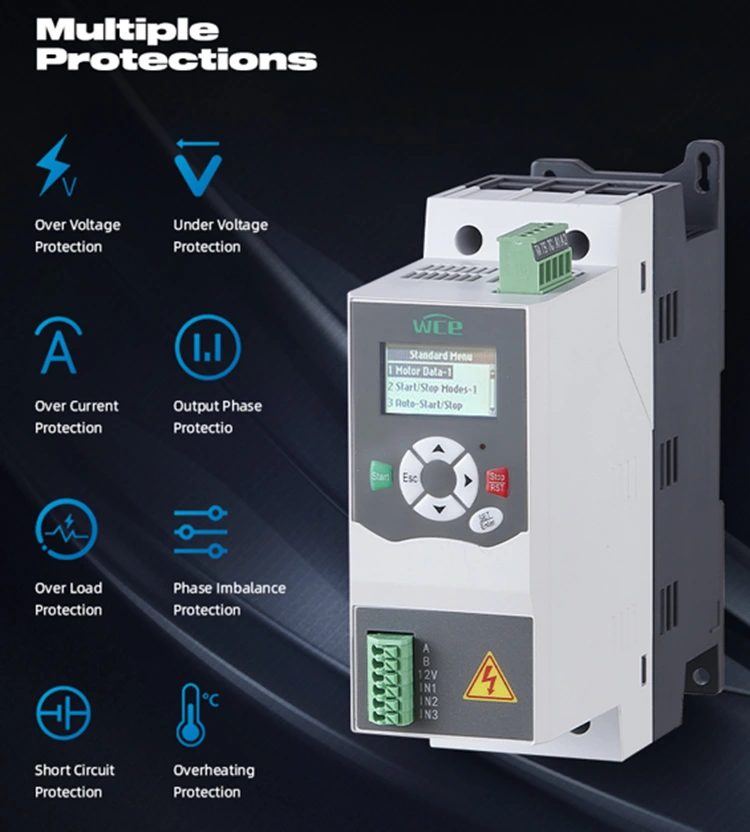

Vícenásobné funkce ochrany: Ochrana podpětí, ochrana přepětí, ochrana s nadproudem, ochrana přetížení, ochrana proti ztrátě fáze, třífázová ochrana nerovnováhy atd.

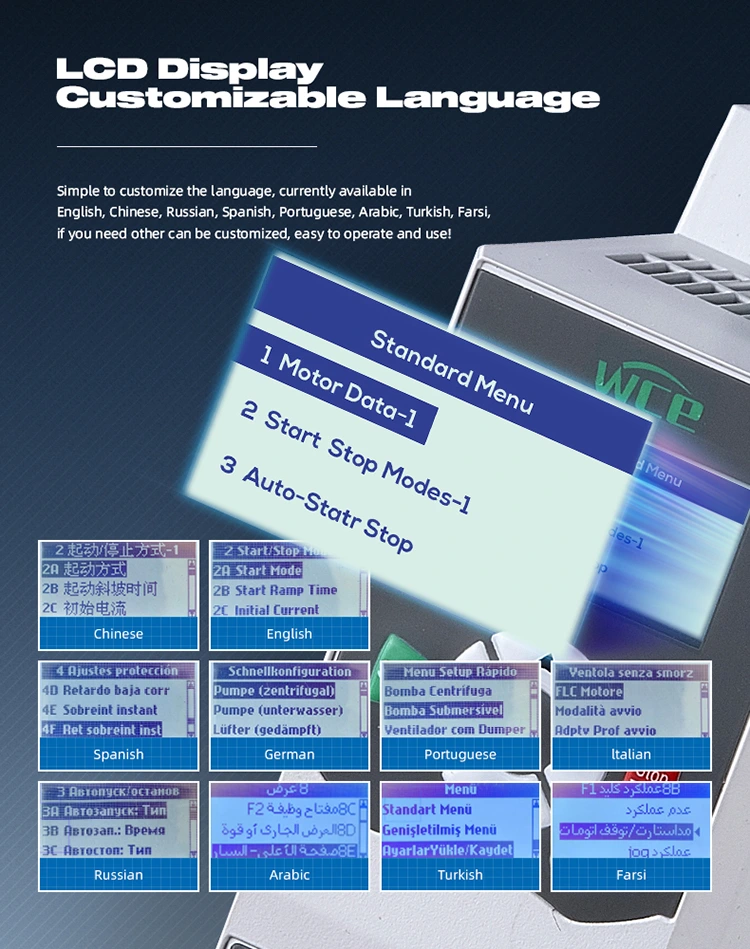

Čtyř-linový displej LCD s vysokým rozlišením, snadno se ovládá. Dodává se s více národními jazykovými displeji a lze jej v případě potřeby přizpůsobit.

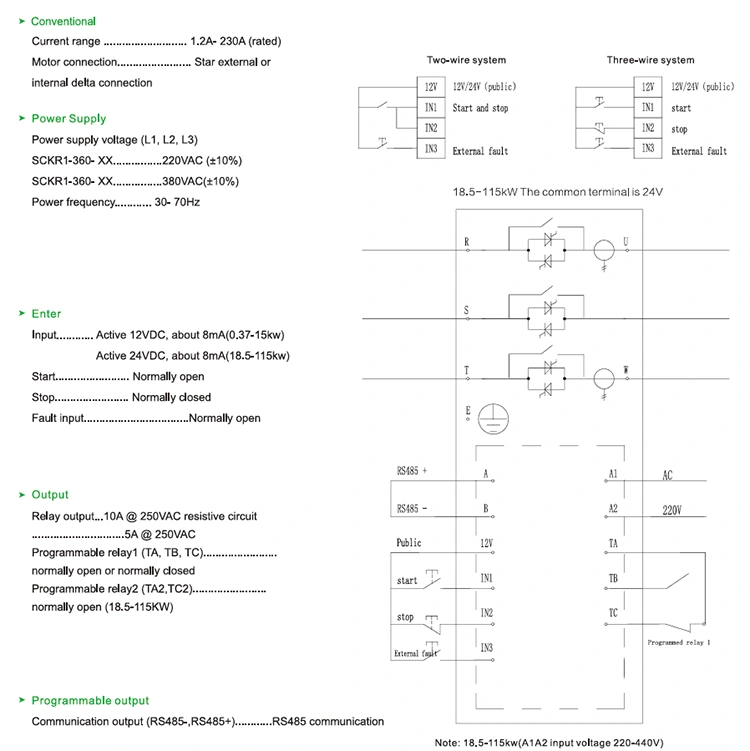

Schéma zapojení měkkého startu.
