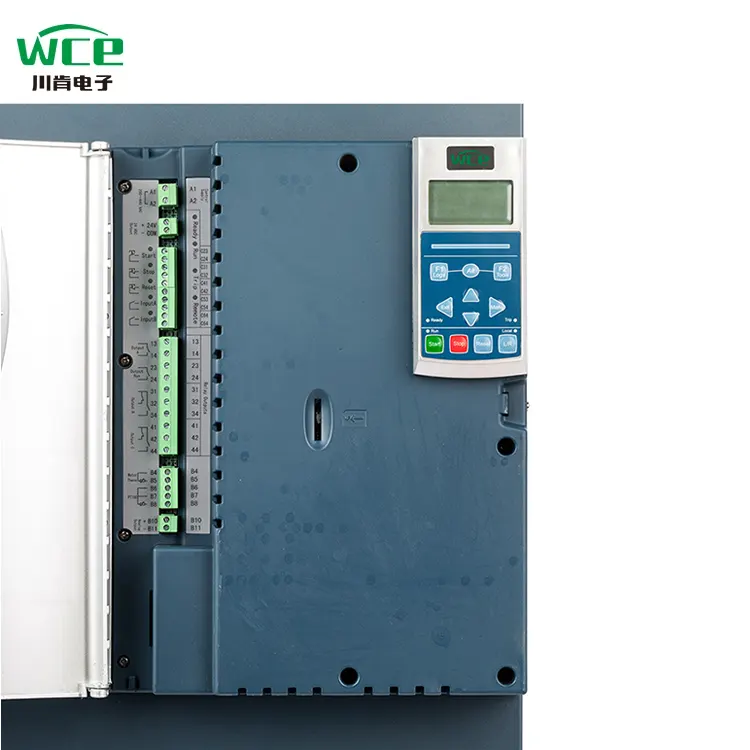

Třífázový vestavěný obtok Soft Starter 400kW

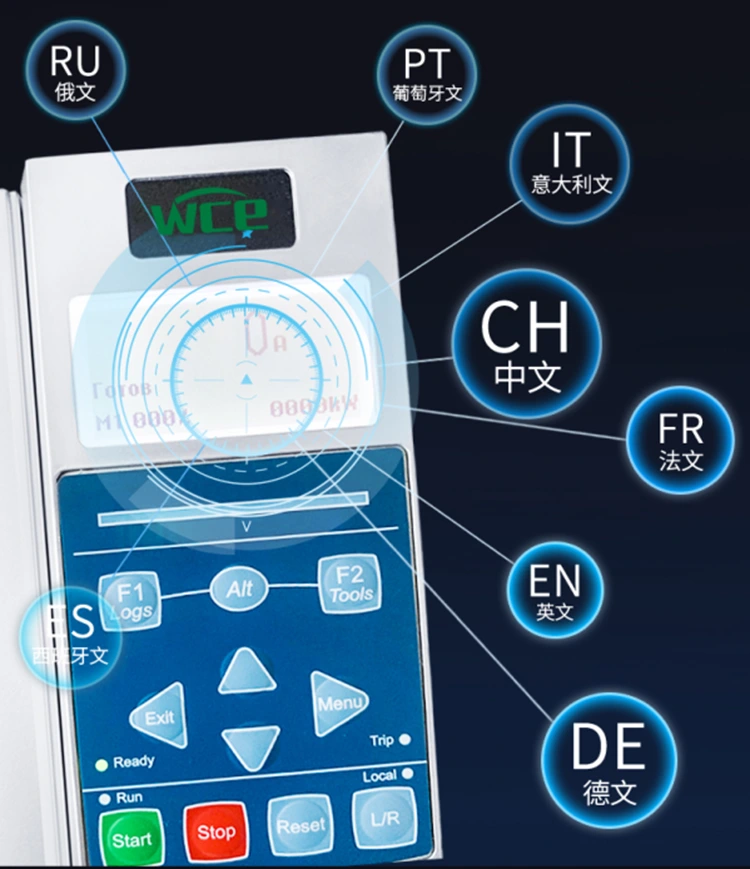

Inteligentní interakce a pohodlná operace: Měkké startéry řady 7000 jsou vybaveny LCD tekutými krystalovými displeji, představující jednoduchý a intuitivní design rozhraní a hladký a pohodlný provozní zážitek. Systém je vybaven funkcí displeje o 8 jazycích a podporuje přizpůsobení konkrétních národních jazyků a plně splňuje potřeby uživatelů v různých regionech.

Multikomunikace a vzdálená inteligentní ovládání: Je vybaven standardní komunikační funkcí Modbus 485 a také podporuje přizpůsobené komunikační metody, jako je protokol Siemens Profibus a aplikace pro mobilní telefon, pomáhá uživatelům dosáhnout efektivního vzdáleného ladění a přesné kontroly a porušuje prostorové omezení.

Vynikající výkon a dlouhodobá trvanlivost: Vybaven zbrusu novým vlastním stykačem DC, ve srovnání s běžnými stykači střídavého proudu, jeho výkon se zlepšuje o třikrát, teplo se sníží o 2,6krát, bezpečnost se zvyšuje o 25%, účinnost úspory energie dosáhne 20%a životnost přesahuje 100 000krát, což poskytuje spolehlivou záruku pro stabilní provoz zařízení.

Efektivní rozptyl tepla a stabilní provoz: vybaven 24V vysokorychlostním DC ventilátorem a inovativním 360 ° všestranným designem rozptylu tepla, poskytuje silnou větrnou sílu a zajišťuje, aby zařízení udržovalo dobrý stav rozptylu tepla a stabilní výkon během provozu.

Hluboká spolupráce a upgrade kvality: Dosáhli jsme hluboké spolupráce s Hubei Taiji, domácí společností se uvedením na seznamu, a přijali jsme přizpůsobené moduly a tyristory, které se liší od běžných modulů na trhu. To významně zvyšuje nákladní kapacitu a stanoví pevný základ pro efektivní provoz zařízení.

Zjednodušený design, úspory nákladů: Není třeba instalovat externí stykače obchvatu, účinně ušetřit instalační prostor, snižování nákladů na kabely, zjednodušení procesu instalace a zvýšení instalace pohodlnější a rychlejší.

Inovativní kontrola, snadný začátek: Ve srovnání s konvenčními měkkými předkrmy byla přidána nová metoda spuštění točivého momentu, která poskytuje větší počáteční točivý moment, dosahuje snadného a hladkého startu a přizpůsobuje se složitějším pracovním podmínkám.

Monitorování v reálném čase, bezpečnost zajištění bezpečnosti: Vybaven vstupním terminálem PT100, může monitorovat teplotu motoru v reálném čase, okamžitě uchopit provozní stav motoru, účinně zabránit poruchám způsobeným abnormální teplotou a zajistit bezpečný provoz motoru.

Humanizovaný design, bezstarostná instalace: Přijímá bloky ovládacího terminálu plug-and-pull, díky čemuž je instalace a provoz jednoduchá a pohodlná. Jednoduše odpojte bloky terminálu pro dokončení kabeláže a poté je znovu oživte, což výrazně zlepšuje účinnost instalace.

Simulační testování, spolehlivé ověření: Je vybaven funkcí simulace operace. I když hlavní obvod měkkého startéru není připojen k napájecímu napětí, může simulovat proces počátečního, běhu a zastavení motoru a rychle potvrdit, zda je pracovní stav vlastních startérových komponent normální.

Nouzová podpora a nepřetržitá provoz: Byla přidána funkce pohotovostního zahájení. Dokonce i v případě náhlého poruchy jedné fáze tyristoru může měkký startér stále udržovat normální provoz, zajistit nepřetržitý provoz klíčového vybavení a snižovat riziko vypnutí.

Parametr produktu (specifikace)

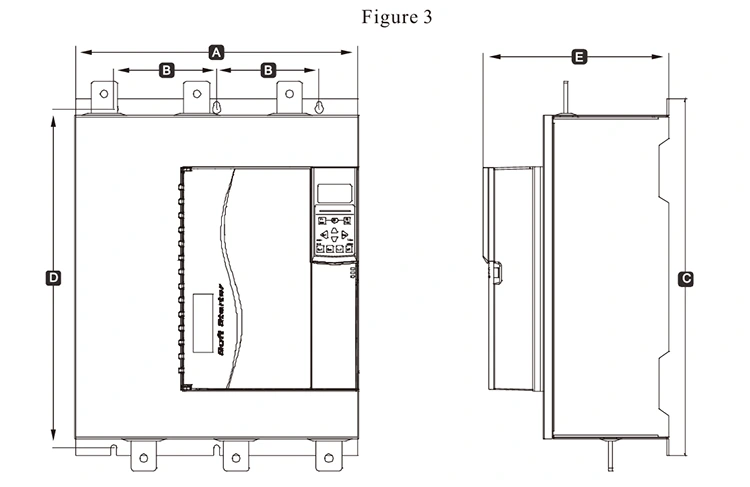

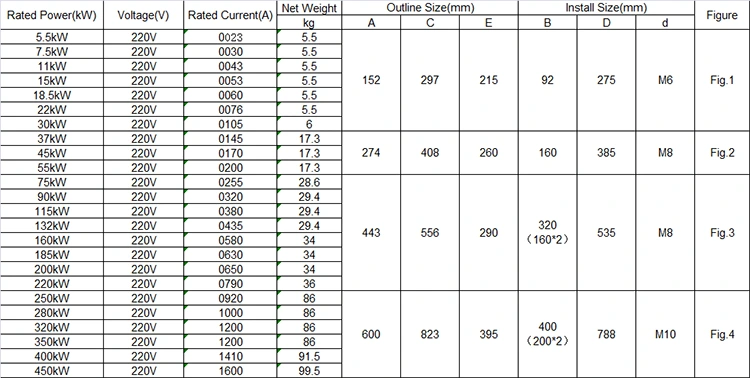

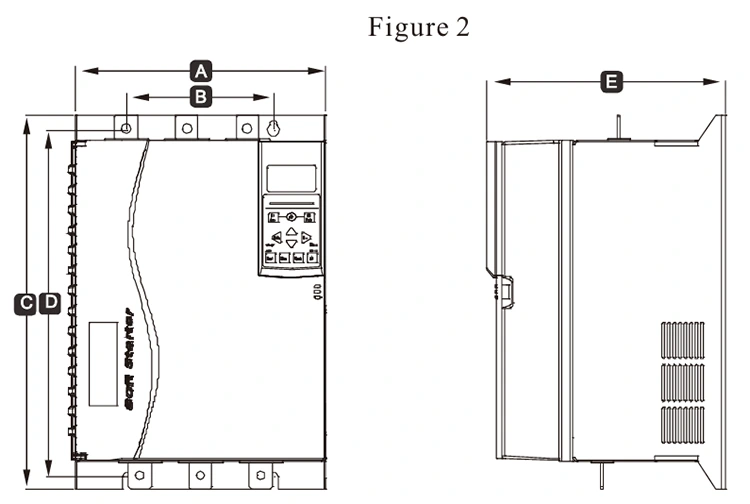

Velikost, hmotnost a proud 220 V

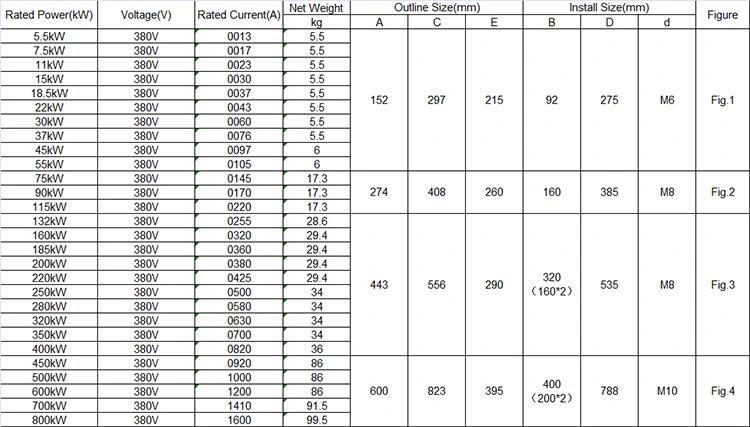

Velikost, hmotnost a proud 380 V

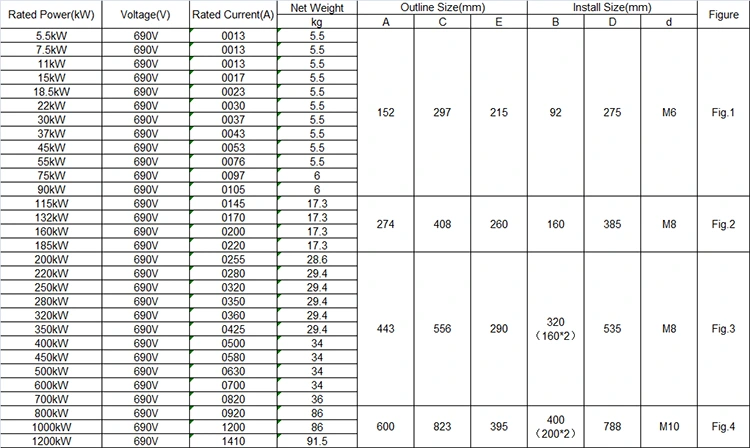

Velikost, hmotnost a proud 690 V

Funkce produktu

1. Komunikační funkce

Dodává se s komunikací Modbus RTU Communication, Profibus a Profinet, které lze přidat přidáním rozšiřujících karet.

2, může být externí klávesnice +4 řádků LCD obrazovka

Klávesnice může být rychle vložena a odstraněna, aby vyhovovala potřebám vzdáleného provozu.

3, komplexnější funkce ochrany motoru

Ochrana přepětí, ochrana podpětí, ochrana s nadproudem, ochrana proti přetížení, ochrana proti zatížení, ochrana fázové ztráty, chyba obtoku, porucha tyristoru, nevyváženost třífázového proudu, ochrana přehřátí atd.

4, široký rozsah napájecího napájení

Splnit hlavní vstupní napětí napájení 220-690V obecného účelu.

5. Terminály pluggable

Jedna sada komunikačních terminálů, pět skupin digitálních vstupních terminálů, jedna sada analogového výstupu, tři sady programovatelných relé ， terminály motorového termistoru a teplotních terminálů PT100.

◆ Přístroj pro napájení třífázového: AC220V, AC380V, AC690V ± 10%

◆ Hodnocený proud: 13A-1600A,

◆ Příslušný motor: obecný typ veverky typu AC asynchronní motor

◆ Počáteční režim: napěťová rampa, proudová rampa, točivý moment

◆ Režim parkování: měkká zastávka, zastávka zdarma ， zastavení brzdy, adaptivní zastávka.

◆ Logický vstup: impedance 1,8 kΩ, napájení +24V

◆ Počáteční frekvence: Doporučuje se spustit ne více než 10krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chlazení: chlazení vzduchu

◆ Instalační režim: zavěšení stěny

◆ Podmínky prostředí: Nadmořská výška přesahuje 2000 metrů, kapacita by měla být odpovídajícím způsobem snížena a okolní teplota je mezi -10 a +40 ° C

Odpovídající vlhkost nepřesahuje 95%(20 ℃ ± 5 ℃), bez hořlavého, výbušného, ​​korozivního plynu, bez vodivého prachu, vnitřní instalace, dobrá ventilace, vibrace menší než 0,5 g

Aplikace produktu

Výrobky mohou být použity v metalurgickém a chemickém průmyslu, kompresorech, jeřáby, příležitostech komunálního inženýrství.

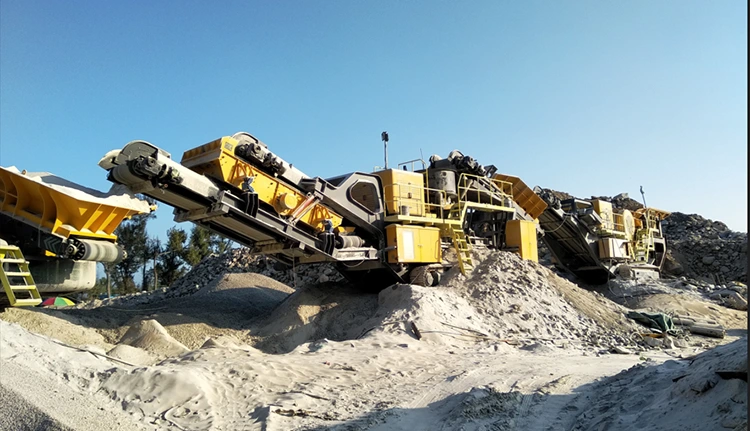

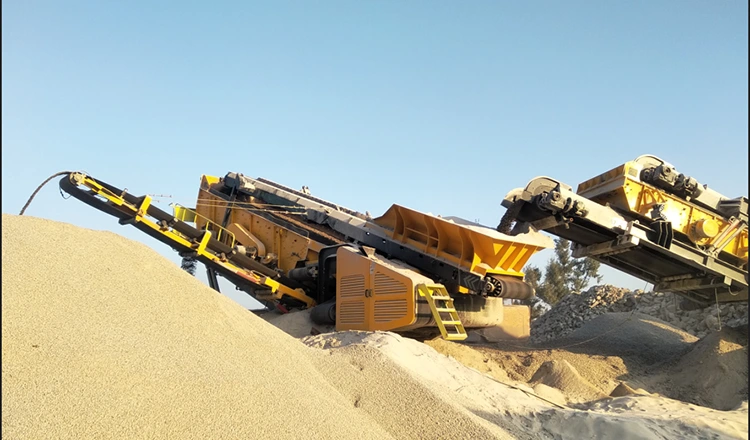

Drtič, třídění kamenů různých velikostí.

Online měkký startér je široce používán v drtiče, může být použit v drtiči nárazu, drtiče čelistí, kužele drtiče, drtiči kladiva a tak dále. Lze použít na hostitele s vysokou výkonem, snížit počáteční proud, snížit mechanický dopad. Měkký startér může automaticky upravit výstupní výkon motoru podle skutečného zatížení drtiče. Když je drtič v provozu bez zatížení nebo zatížení světla, měkký startér snižuje napětí a proud motoru, takže motor běží při nižším výkonu, aby se dosáhlo účelu úspory energie. Podle statistik může být po použití měkkého startéru spotřeba energie drtiče snížena asi o 10%-30%.

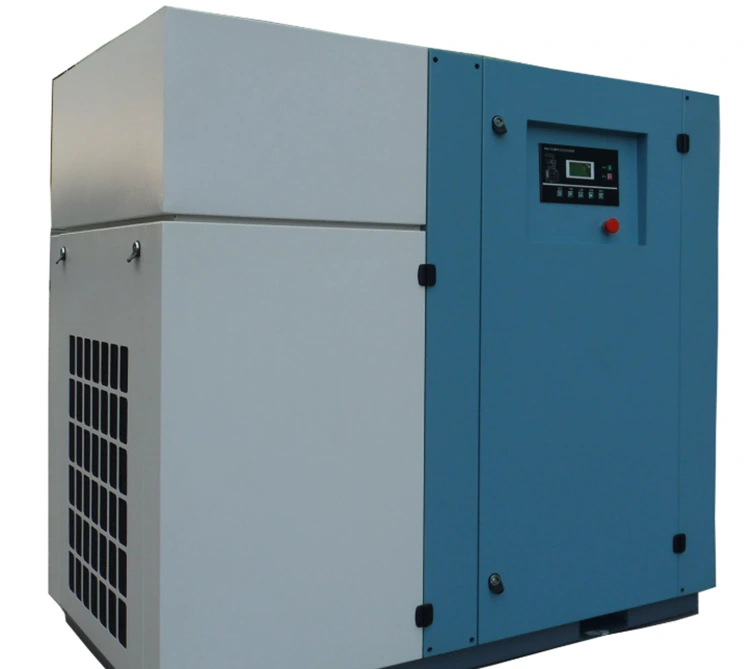

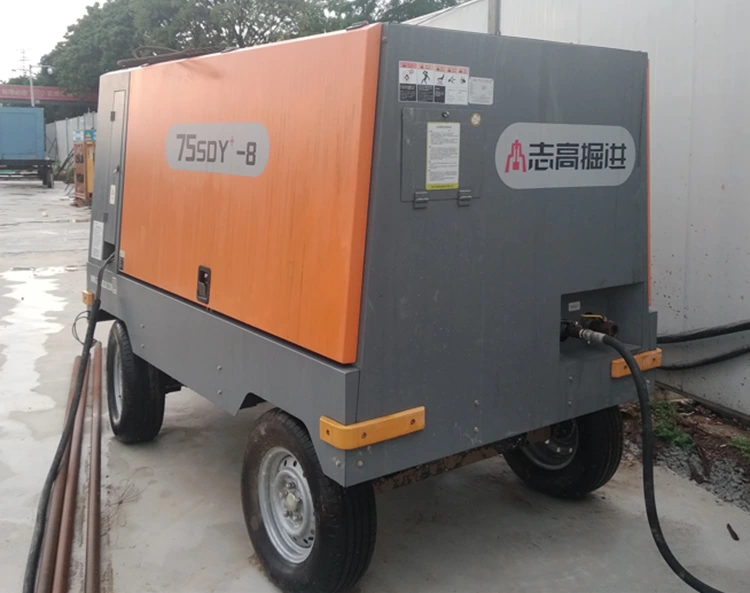

Kompresor vzduchu

Měkký startér vzduchu je speciální měkký startér přizpůsobený pro různé vzduchové kompresory. Instalace měkkého startéru na vzduchový kompresor může způsobit, že tlak přítoku vzduchu stabilní a prostřednictvím regulátoru tlaku může vzduchový kompresor udržovat fungující pod hodnotou nastaveného tlaku, tlak je stabilní a spolehlivý a tlak může být kdykoli krok a nastavitelný. Motor k dosažení měkkého startu, bude životnost kompresoru a cyklus údržby velmi prodloužen. Objem výfukových plynů vzduchu je řízen rychlostí kompresoru vzduchu, deska vzduchového ventilu ve válci se již opakovaně neotevřená a uzavřena a pracovní podmínky, jako je sedadlo ventilu a pružinu, se výrazně zlepšují, což zabrání prudkému toku a dopadu vysokého teplotního a vysokotlakého plynu a snižuje pracovní zátěž.

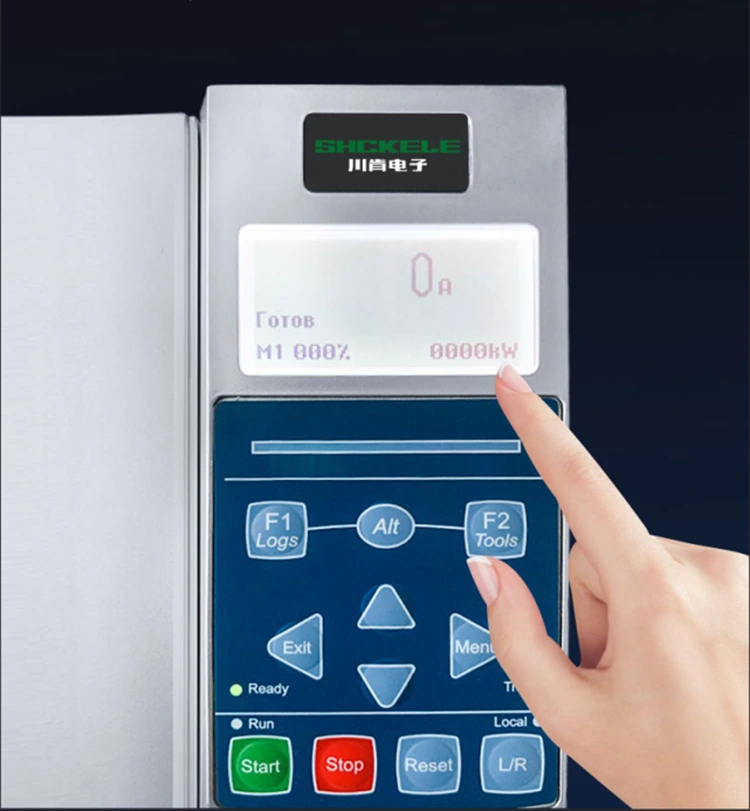

Čtyř-linový displej LCD s vysokým rozlišením, snadno se ovládá. Dodává se s více národními jazykovými displeji a lze jej v případě potřeby přizpůsobit. Klávesnice je pluggable a snadno se pohybuje.

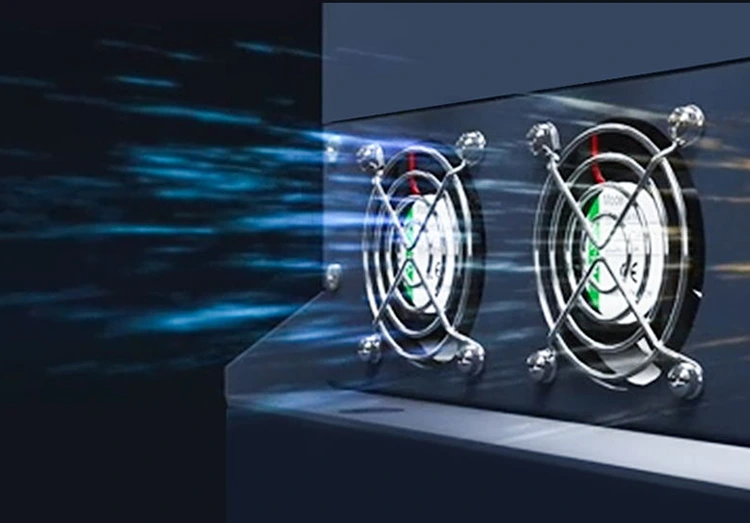

Tyristor s interním obtokem měkký startér funguje pouze během spuštění a během provozu přepíná na stykač, takže generuje méně tepla. Stále jsme však nainstalovali ventilátor, který ochladil stykač. Nainstalujte ventilátor, který jej ochladí. Všechno 75 kW a nad 7000 měkkých předkrmů řady je vybaveno 24 V vysokorychlostní DC ventilátory, které poskytují 360 ° všestranné rozptyl tepla a silnější větrnou sílu. To nejen snižuje neočekávaná odstávka způsobená přehřátím, ale také významně prodlužuje životnost měkkého startéru.

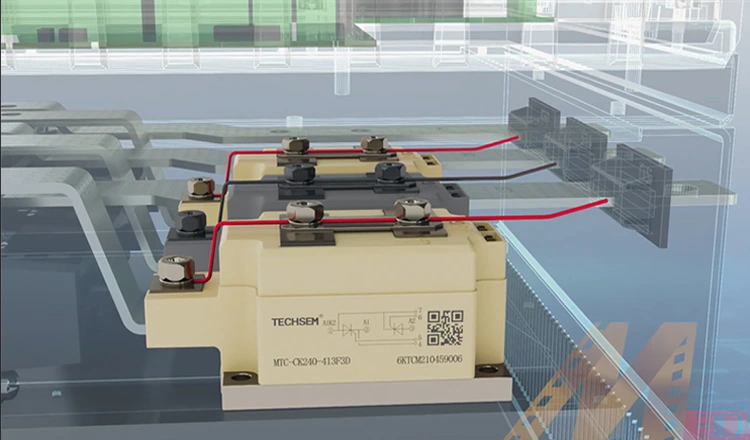

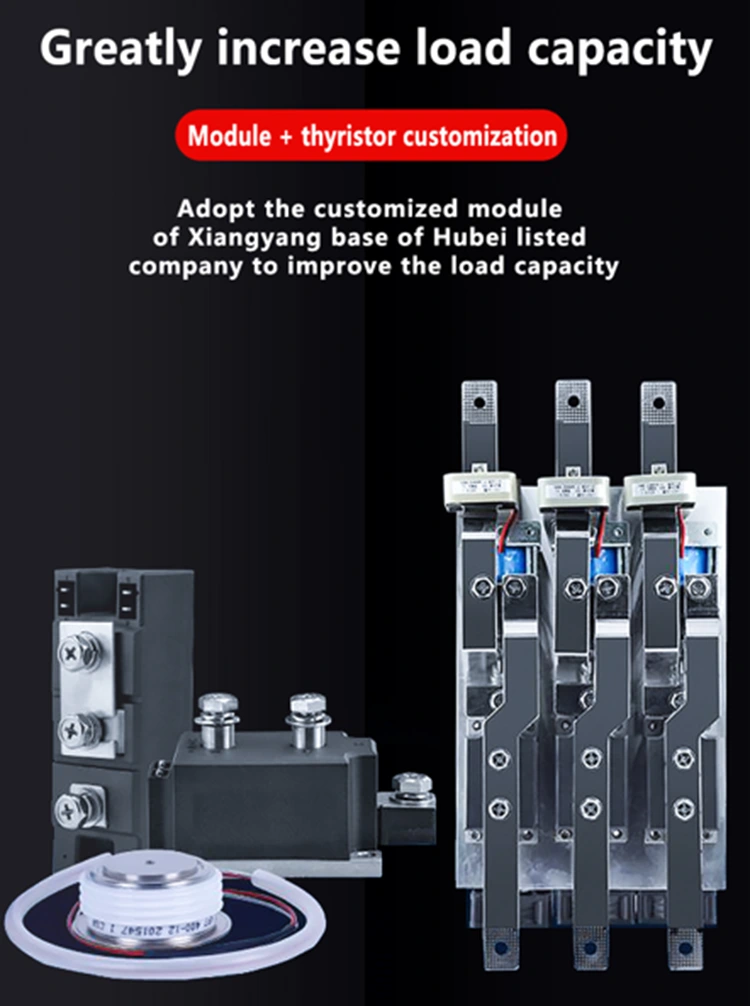

Máme hlubokou spolupráci s Hubei Taiji, domácí společností se uvedením na seznamu a používáme přizpůsobené moduly a tyristory, odlišné od obecných modulů dodávaných na trhu, ke zlepšení nákladové kapacity. Naše DC stykače jsou také speciálně přizpůsobené, vše obsahuje stříbrné kontakty. Kontaktní plocha kontaktů je větší a může dosáhnout téměř 100 000 časů zapojení, což výrazně zvýší životnost.

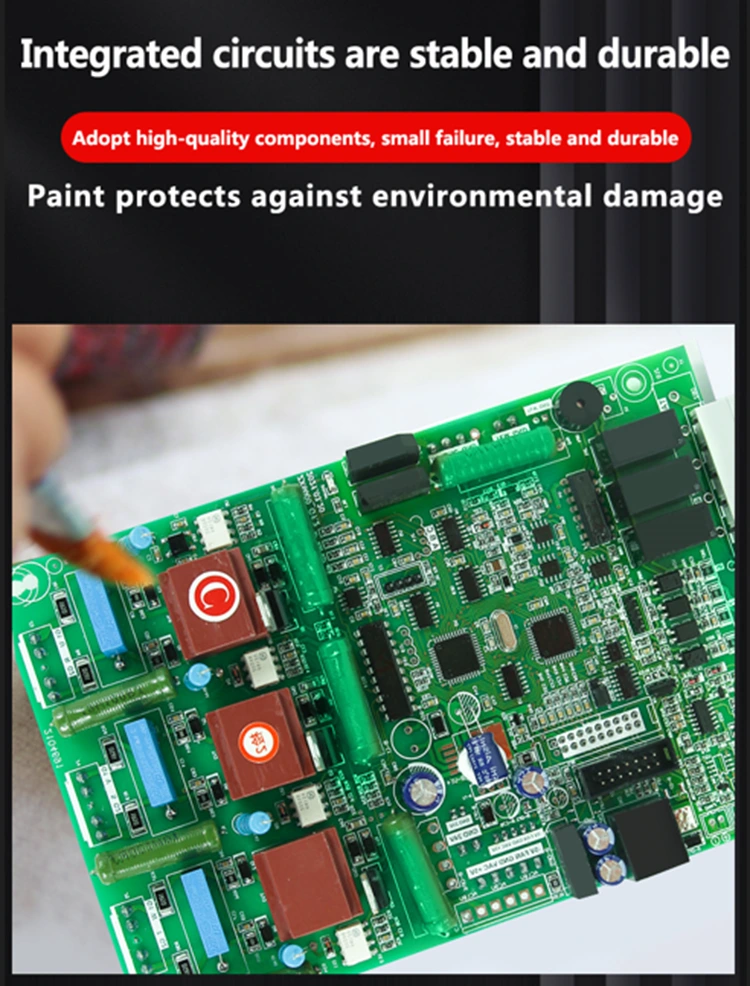

Hlavním účelem měkkého startovacího obvodu desky štětce (obvykle tři anti-malba, izolační barvy nebo povlak odolný proti vlhkosti) je chránit stabilitu a životnost obvodní desky v komplexním pracovním prostředí, abychom zajistili, že oživovací deska je delší, je velmi nízká a veškerá a veškerá a veškerá a veškerá zamořená, a proti oficiálnímu zamořenému zamořenému zamořenému zamořenému zamořenému zasílacímu zaručení, Antitalia, je velmi nízká, a veškerá zamořená. obvod. Zvýšená trvanlivost a bezpečnost.

Unikátní funkce pohotovosti. Konvenční měkké předkrmy nemohou fungovat, když je poškozena jedna fáze tyristoru. Funkce nouzového provozu řady 7000 umožňuje měkkému startéru stále fungovat v nouzové situaci, když se rozpadla jedna fáze tyristoru, což snižuje ekonomické ztráty způsobené poškozením stroje a vypnutím uživatelů.

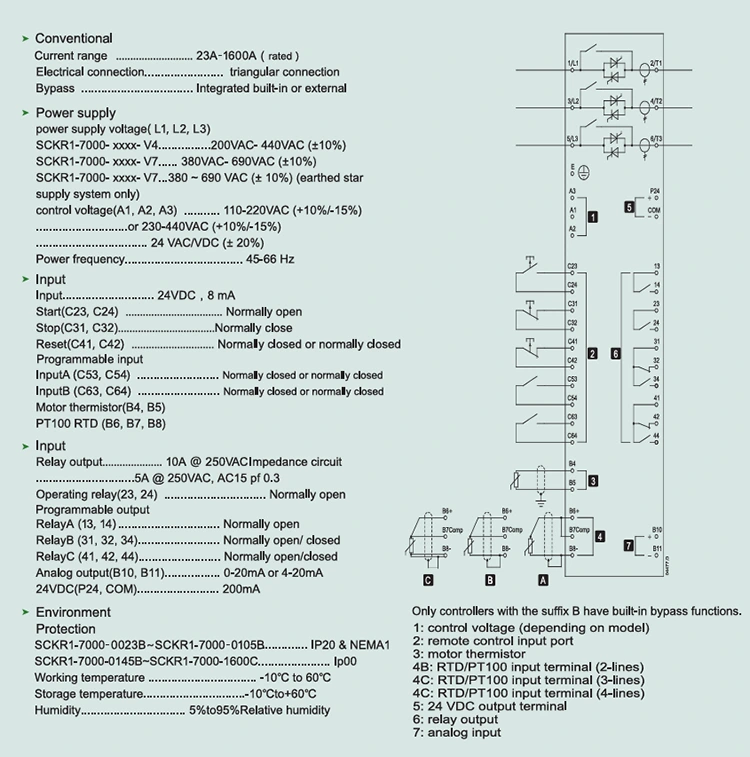

Schéma zapojení měkkého startu.
