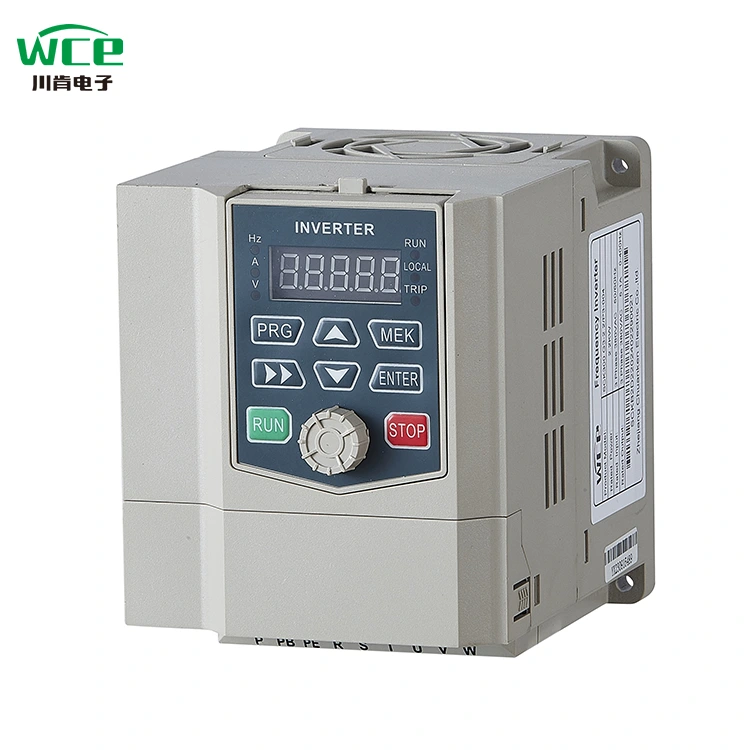

0,75 kW-4KW VFD frekvenční měnič

Disky řady WCE SCK300 jsou vysoce výkonné, multifunkční disky určené pro průmyslovou automatizaci, široce používané ve ventilátorech, čerpadlech, dopravních pásech, drtičích a jiném vybavení. Její jádro přijímá technologii pokročilé kontroly vektoru, která má vlastnosti přesnosti regulace s vysokou rychlostí, úsporu energie a vysokou účinnost, stabilní provoz atd., A může splňovat potřeby různých průmyslových scénářů. Také jsme vytvořili vlastní řešení pro mobilní řídicí skříňky měniče, které fungují dokonale na mnoha místech po celé zemi.

Parametr produktu (specifikace)

Funkce produktu

● Funkce I/O.

◆ Rozsah vstupního napětí: 220V/380V/660V ± 15%

◆ Vstupní frekvenční rozsah: 47 ~ 63Hz

◆ Rozsah výstupního napětí: 0 ~ Jmenovité vstupní napětí

Výstupní frekvenční rozsah: 0 ~ 400 Hz

● Funkční funkce

◆ Režim nastavení frekvence: digitální nastavení, analogové nastavení, nastavení sériové komunikace, více rychlost, nastavení PID atd.

◆ Funkce řízení PID

◆ Funkce ovládání více rychlostí: 16 rychlostní kontroly

◆ Funkce řízení frekvence houpačky

◆ Okamžité selhání napájení bez funkce zastavení

◆ Funkce rychlého/jog klíče: Multifunkční klíč zkratky volně definovaný uživateli

◆ Funkce automatického nastavení napětí: Když se změní napětí napájecí mřížky, může automaticky udržet konstantní výstupní napětí konstantní

◆ Poskytněte až 25 druhů funkcí ochrany poruch: přes proud, nad napětí, při napětí, nad teplotou, ztrátou fáze, přetížení a další ochranné funkce

● Funkce periferního rozhraní

◆ Programovatelný digitální vstup: 8 vstup

◆ Programovatelný analogový vstup: AI1: 0 ~ 10V vstup, AI2: 0 ~ 10V nebo 0 ~ 20MA vstup

◆ Otevřený výstup sběratele: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analogový výstup: 2 výstupy, 0/4 ~ 20 mA nebo 0 ~ 10V

● Technické charakteristiky výkonnosti

◆ Režim řízení: Žádná kontrola vektoru PG, řízení V/F, řízení točivého momentu.

◆ Kapacita přetížení: 150% hodnoceno 60s; 180% hodnoceno proud 10s

◆ Počáteční točivý moment: Žádné ovládání vektoru PG: 0,5 Hz/150% (SVC)

◆ Poměr rychlosti: Žádná kontrola vektoru PG: 1: 100

Aplikace produktu

Produkty lze použít při těžbě, ventilátorech, čerpadlech, nových energetických zařízeních a dalších příležitostech.

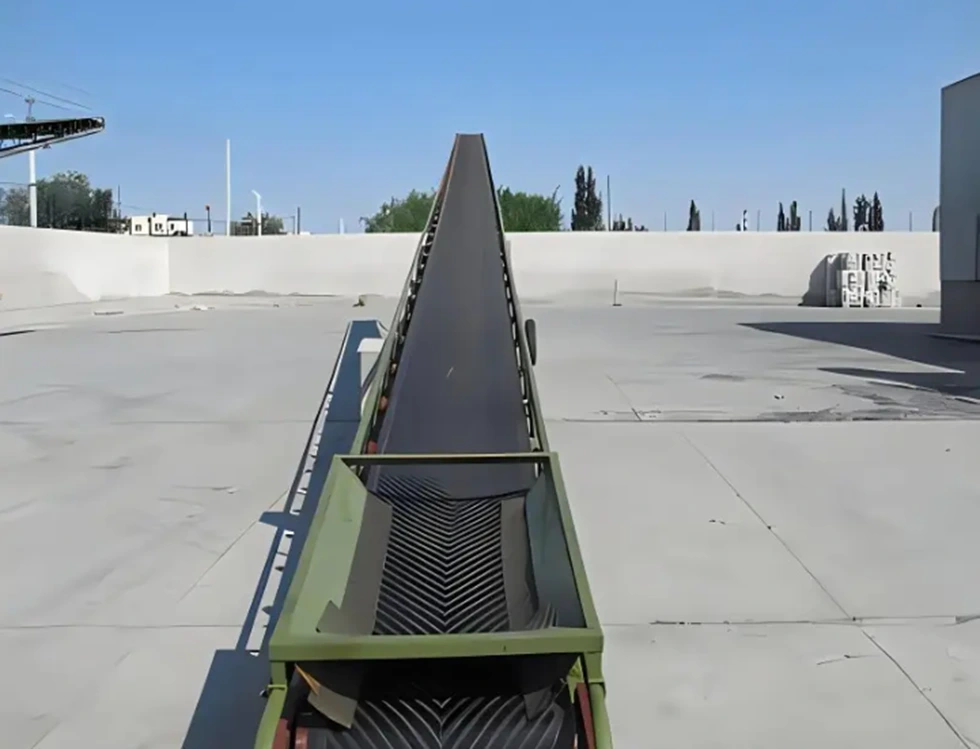

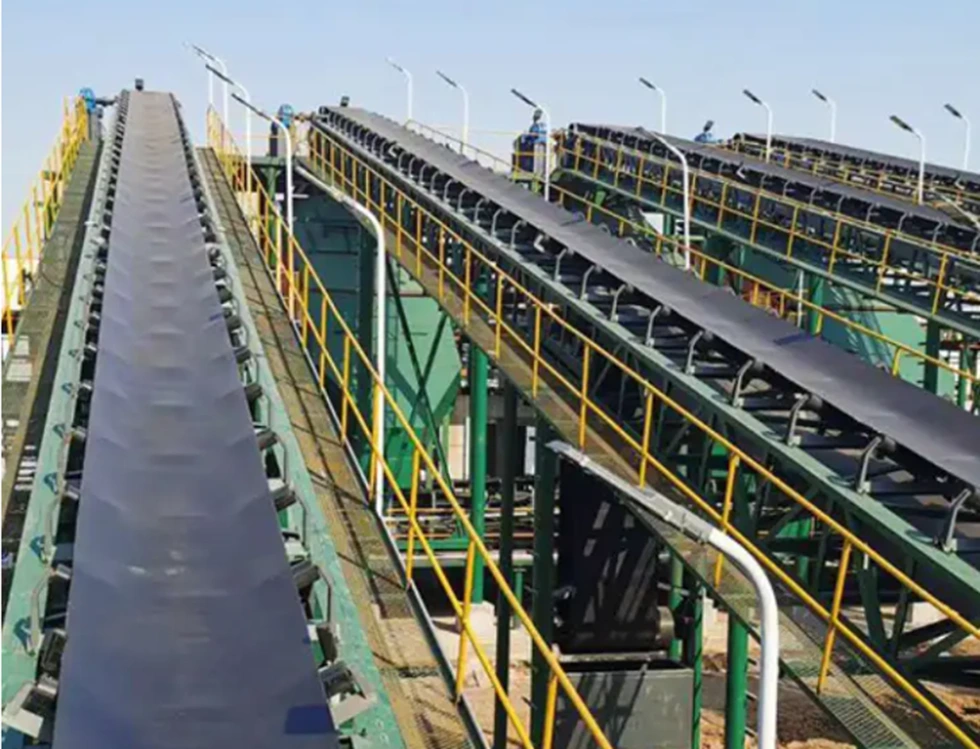

Dopravní pás, přepravu zboží

Aplikace frekvenčního převodníku v dopravním systému je jednou z klíčových technologií k dosažení účinného a přesného přenosu materiálu a třídění materiálu

1. Přenos vícestupňového materiálu

Scénář: Přenos balíčků různých velikostí/hmotností v logistickém skladu

Realizováno:

Více sad parametrů rychlosti (například 30Hz/50Hz/80Hz) je přednastaveno a přepínáno PLC nebo HMI.

V kombinaci s fotoelektrickým senzorem pro detekci velikosti balíčku automaticky odpovídá rychlosti (velká nízkorychlostní anti-skluzací, malá vysokorychlostní účinnost).

2. přesné umístění a třídění

Scénář: Centrum expresního třídění odkloní pozemky podle cíle

Realizováno:

Zpětná vazba kodéru + kontrola uzavřené smyčky střídače, přesnost polohování do ± 1 mm.

Když balíček dorazí na třídicí port, střídač provádí pevnou zastávku (brzdění DC + nulovou rychlostí) ve spojení s akcí push tyč/robotického ramene.

3. Synchronní kontrola spolupráce

Scénář: přenos relé s vícesegmentem pásů

Realizováno:

Režim ovládání Master/Slave: Převodník hlavní frekvence posílá frekvenční pokyny a stroj Slave Synchronně následuje prostřednictvím Modbus/Canopen.

Kaskádová kontrola: Zadní dopravník je o 5% rychlejší než přední a zabrání hromadění položek.

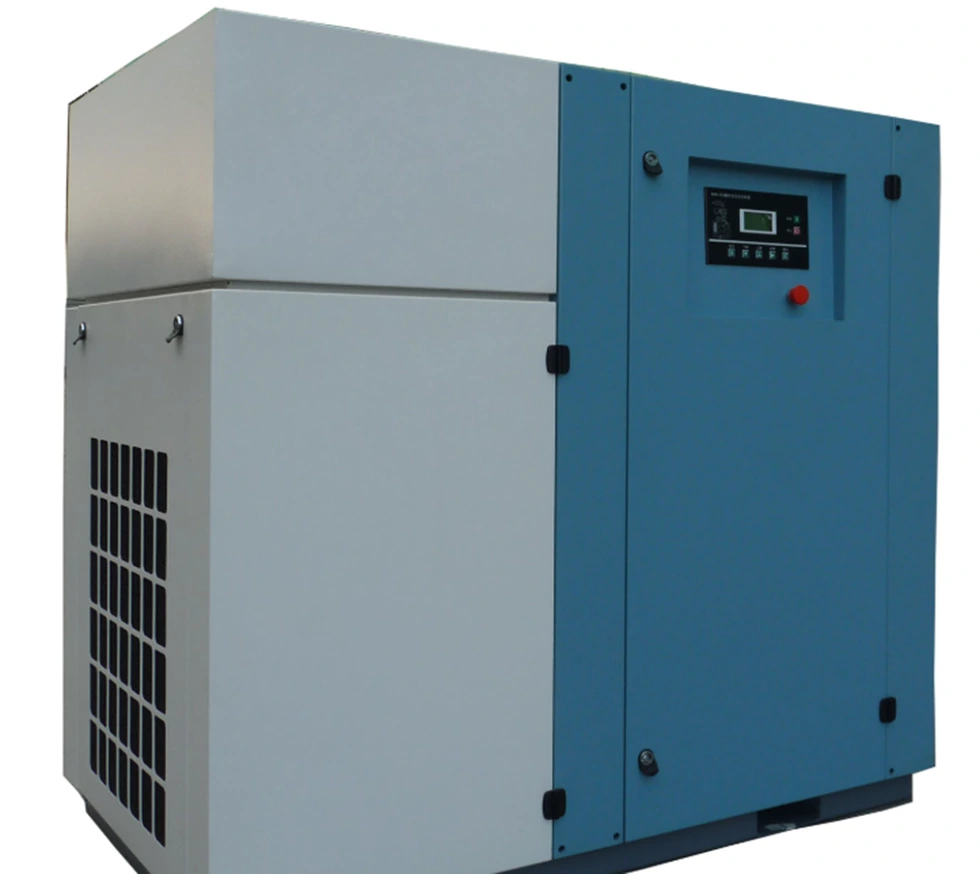

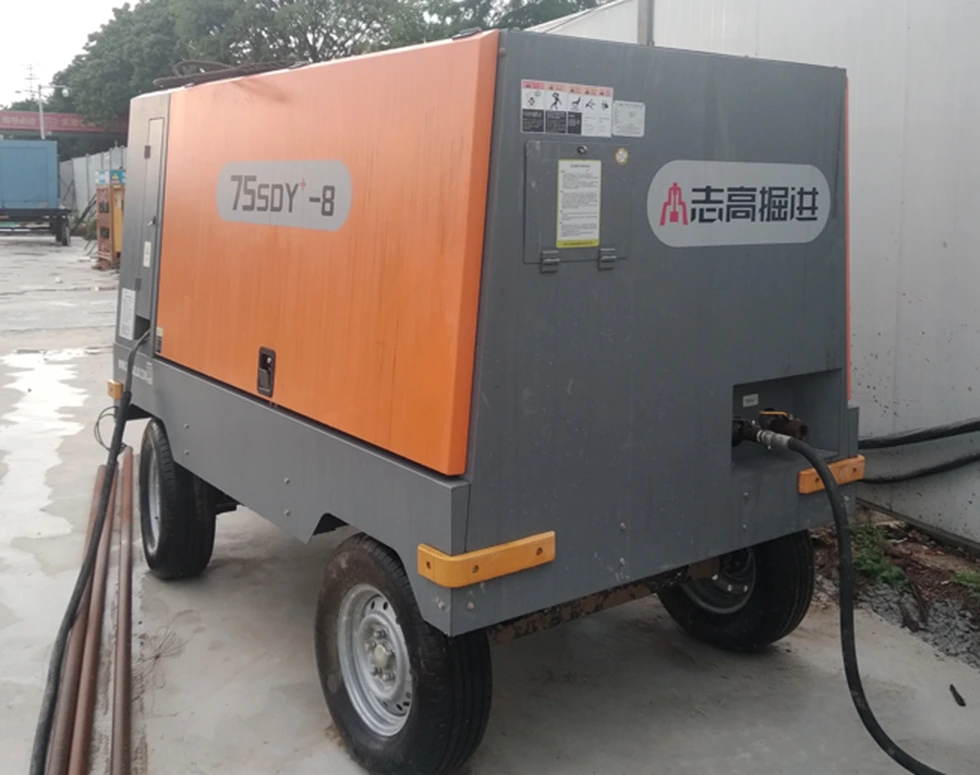

Kompresor vzduchu

Air Compressor Inverter je speciální měnič přizpůsobený pro všechny druhy vzduchových kompresorů. Variabilní frekvenční transformace vzduchového kompresoru může způsobit, že tlak na přívod plynu může prostřednictvím regulátoru tlaku způsobit, že vzduchový kompresor může udržovat fungování pod hodnotou nastaveného tlaku, tlak je stabilní a spolehlivý a tlak může být kdykoli postupný a nastavitelný. Motor k dosažení měkkého startu, bude životnost kompresoru a cyklus údržby velmi prodloužen. Objem výfukových plynů vzduchu je řízen rychlostí vzduchového kompresoru, deska vzduchového ventilu ve válci se již neotevřená a uzavřená a pracovní podmínky, jako je sedadlo ventilu a pružinu

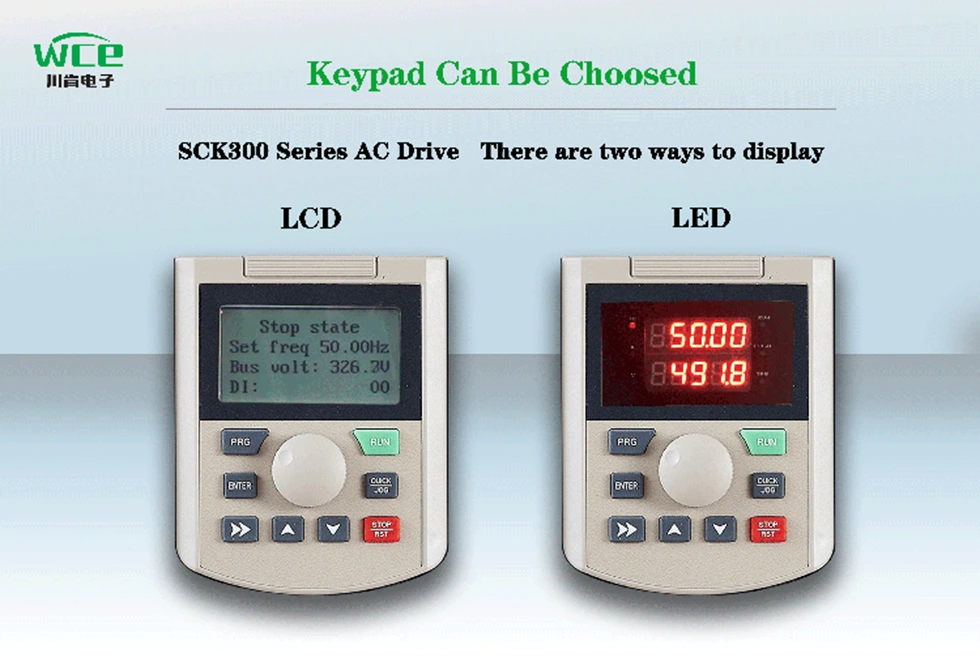

LCD zobrazuje více textu a grafiky jazyka, LED zobrazovací čísla, intuitivnější, podle vašich preferencí

Objem VFD je velká struktura, větší radiátor, rychlost využití produktu, může normálně pracovat v horkém prostředí, jako je tropické.

Lze přizpůsobit různé typy vstupních a výstupních režimů:

1,3p 380V vstup na výstup 3p 380V.

2. Vstup 3P220V na výstup 3P220V.

3. 3P660V Vstup na výstup 3P660V.

4. Vstup 1P220V na výstup 3p 380V.

5. Vstup 1P220V na výstup 3P220V.

S funkcí sledování rychlosti může lépe zahájit.

Dodává se s komunikací Modbus RTU a může také implementovat Modbus TCP, PRPFIBUS a PROFINET přidáním expanzních karet.

Schéma zapojení VFD.
