3 fáze 220V AC Drive VFD

Série SCK300 je vysoce výkonný měnič určený pro průmyslovou automatizaci, který integruje multifunkční a vysokou účinnost a úsporu energie a je vhodný pro řízení pohonu v různých průmyslových zařízeních.

Základní funkce a výhody

Pokročilá technologie řízení vektoru: Regulace rychlosti s vysokou přesností a stabilní provoz, vynikající dynamická odezva.

Vysoká účinnost a úspora energie: Optimalizujte účinnost provozu motoru a výrazně snižují spotřebu energie.

Široká kompatibilita: Podpora komplexních pracovních podmínek ventilátorů, čerpadel, dopravních pásů, drtičů a dalšího vybavení.

Scénář aplikace

Flexibilní aplikace v následujících oblastech:

Ovládání tekutin (ventilátor, zatížení čerpadla)

Přenos materiálu (dopravní pás, výtah)

Těžké stroje (drtič, mixér)

Expanze a upgrade

Bezproblémová upgrade na SCK350: Vylepšete výkon a rozšířte funkční moduly nahrazením řídicí desky.

Adaptace speciálního vybavení, jako jsou jeřáby: Rozšiřující karty jsou podporovány po upgradu, aby splňovaly požadavky profesionálních scénářů, jako je řízení točivého momentu a multimotorická synchronizace.

S modulárním vylepšením designu a technologií lze řadu SCK přizpůsobit různým potřebám průmyslové automatizace, od základních po pokročilé.

Parametr produktu (specifikace)

Funkce produktu

● Funkce I/O.

◆ Rozsah vstupního napětí: 220V/380V/660V ± 15%

◆ Vstupní frekvenční rozsah: 47 ~ 63Hz

◆ Rozsah výstupního napětí: 0 ~ Jmenovité vstupní napětí

Výstupní frekvenční rozsah: 0 ~ 400 Hz

● Funkce periferního rozhraní

◆ Programovatelný digitální vstup: 8 vstup

◆ Programovatelný analogový vstup: AI1: 0 ~ 10V vstup, AI2: 0 ~ 10V nebo 0 ~ 20MA vstup

◆ Otevřený výstup sběratele: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analogový výstup: 2 výstupy, 0/4 ~ 20 mA nebo 0 ~ 10V

● Technické charakteristiky výkonnosti

◆ Režim řízení: Žádná kontrola vektoru PG, řízení V/F, řízení točivého momentu.

◆ Kapacita přetížení: 150% hodnoceno 60s; 180% hodnoceno proud 10s

◆ Počáteční točivý moment: Žádné ovládání vektoru PG: 0,5 Hz/150% (SVC)

◆ Poměr rychlosti: Žádná kontrola vektoru PG: 1: 100

● Funkční funkce

◆ Režim nastavení frekvence: digitální nastavení, analogové nastavení, nastavení sériové komunikace, více rychlost, nastavení PID atd.

◆ Funkce řízení PID

◆ Funkce ovládání více rychlostí: 16 rychlostní kontroly

◆ Funkce řízení frekvence houpačky

◆ Okamžité selhání napájení bez funkce zastavení

◆ Funkce rychlého/jog klíče: Multifunkční klíč zkratky volně definovaný uživateli

◆ Funkce automatického nastavení napětí: Když se změní napětí napájecí mřížky, může automaticky udržet konstantní výstupní napětí konstantní

◆ Poskytněte až 25 druhů funkcí ochrany poruch: přes proud, nad napětí, při napětí, nad teplotou, ztrátou fáze, přetížení a další ochranné funkce

Aplikace produktu

Výrobky mohou být použity v metalurgickém a chemickém průmyslu, kompresorech, jeřáby, příležitostech komunálního inženýrství.

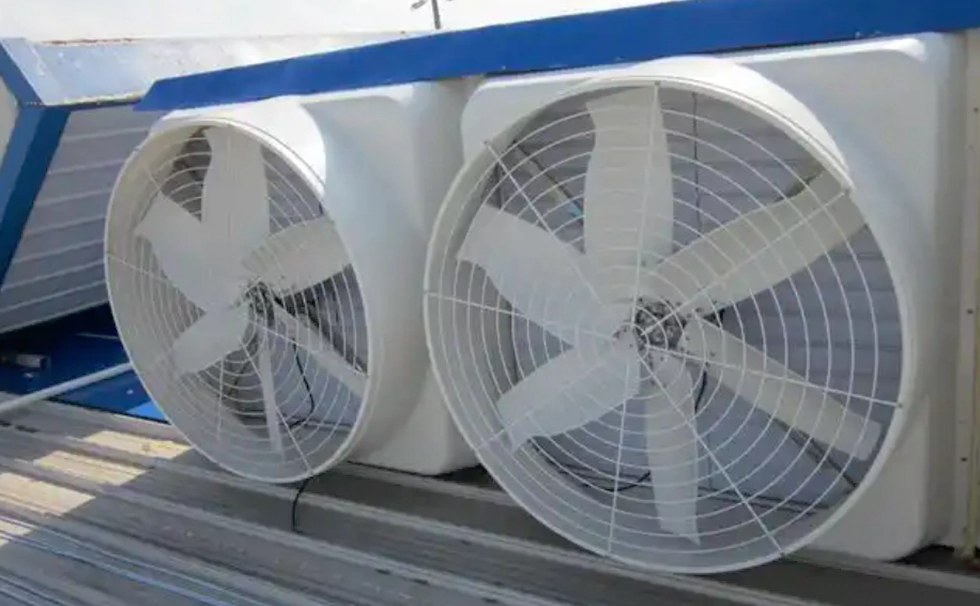

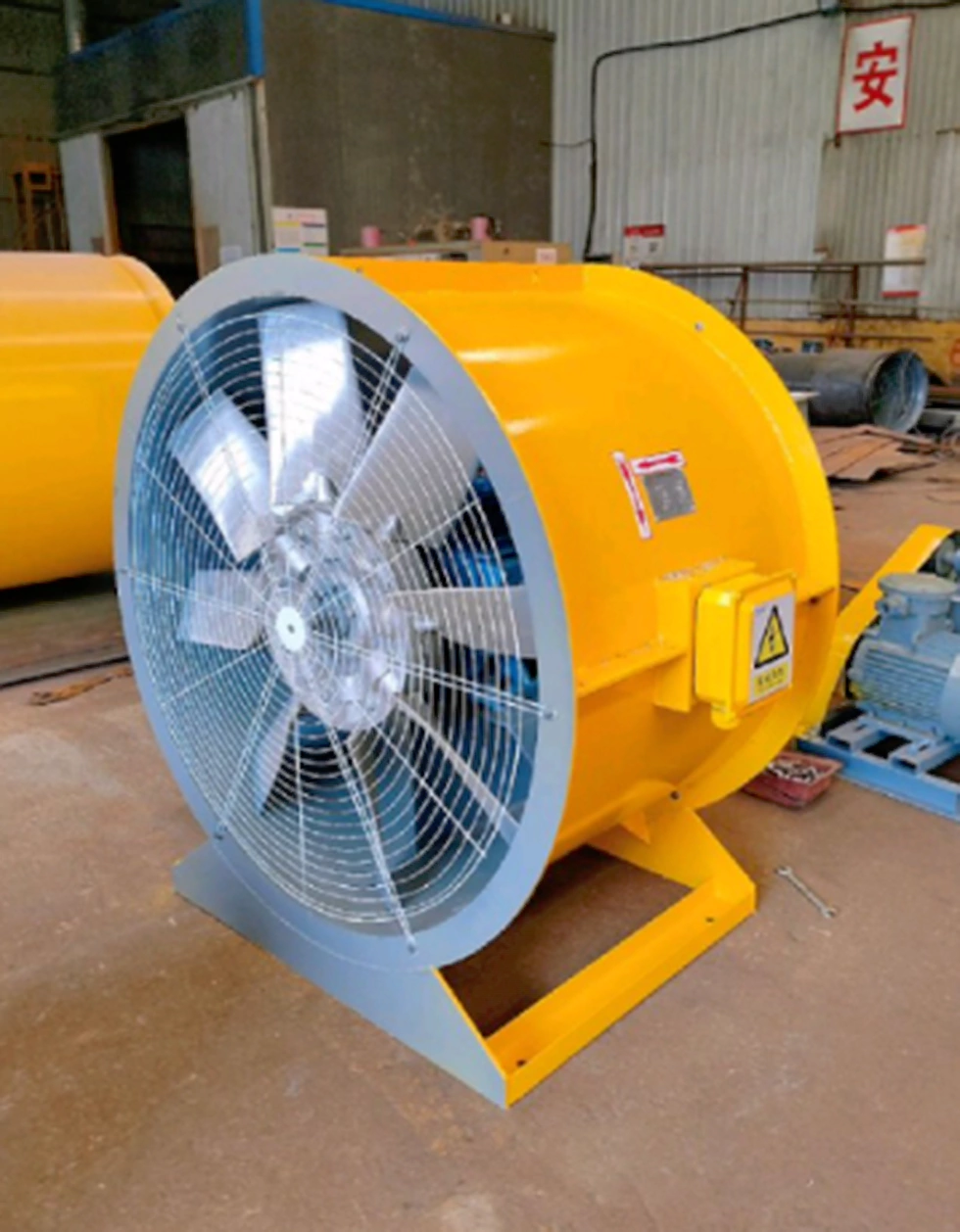

Fanoušci

Aplikace frekvenčního převodníku v oblasti ventilátorů nejen výrazně snižuje spotřebu energie, ale také zlepšuje přesnost a úroveň automatizace pomocí inteligentní kontroly. Série WCE SCK300 s vysokou kompatibilitou a algoritmy úspory energie může pokrýt rozmanité potřeby malých ventilátorů velkým průmyslovým fanouškům a pomoci společnostem dosáhnout zelené a efektivní produkce.

Zavlažování pole

Při zemědělském zavlažování je VFD pro přívod vody s konstantním tlakem téměř standardní. Za prvé, v procesu spuštění čerpadla může VFD postupně zvyšovat svou provozní frekvenci, aby čerpadlo mohlo běžet pomalu, takže voda nezpůsobuje příliš velký dopad na potrubí. VFD pak lze použít ve spojení se vzdáleným tlakovým měřidlem nebo tlakovým senzorem pro vyrovnání tlaku v našich trubkách. Nakonec může VFD ovládat potrubí pro ochranu tlaku, ale také prostřednictvím svého vlastního přetížení, podložky, přetlaku, podceňovací ochrany, aby se snížilo poškození čerpadla.

K dispozici jsou dva režimy zobrazení:

1.LCD displej: Přijďte s čínským a anglickým displejem, můžete také přizpůsobit ruské, portugalské, španělské, perské a jiné jazyky.

2. Led Display: Tradiční digitální digitální displej, displej s dvojitým řádkem, sledujte současně dvě sady dat.

VFD přijímá široký a rozsáhlý strukturální design, integruje komponenty chlazení ve velké velikosti a má vysokou kontinuální provozní schopnost a vysokou míru využití vysoké účinnosti. Posílením chladicího systému a výběrem komponent odolných vůči vysoké teplotě se může stabilně přizpůsobit vysoké teplotě a tvrdým pracovním podmínkám, jako je tropické.

Lze přizpůsobit různé typy vstupních a výstupních režimů:

1,3p 380V vstup na výstup 3p 380V.

2. 3p22 0V vstup na výstup 3p22 0V.

3. 3p66 0V vstup na výstup 3p66 0V.

4. 1 P22 0V Vstup na výstup 3p 380V.

5. 1 P22 0V Vstup na výstup 3p22 0V.

S funkcí sledování rychlosti může lépe zahájit.

Dodává se s komunikací Modbus RTU a může také implementovat Modbus TCP, PRPFIBUS a PROFINET přidáním expanzních karet.

Schéma zapojení VFD.
