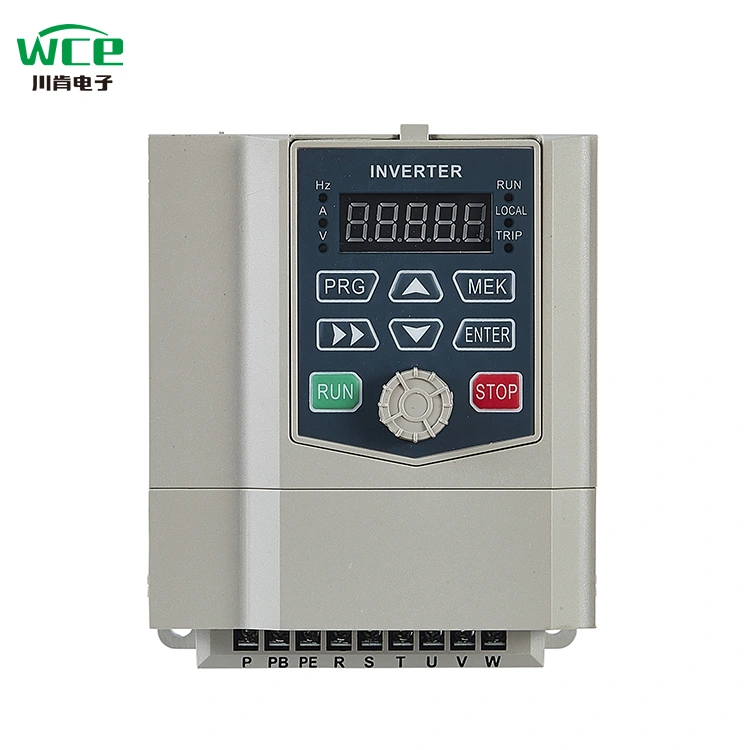

VFD AC Drive pro ventilátor

Disky řady WCE SCK300 jsou vysoce výkonné, multifunkční disky určené pro průmyslovou automatizaci, široce používané ve ventilátorech, čerpadlech, dopravních pásech, drtičích a jiném vybavení. Její jádro přijímá technologii pokročilé kontroly vektoru, která má vlastnosti přesnosti regulace s vysokou rychlostí, úsporu energie a vysokou účinnost, stabilní provoz atd., A může splňovat potřeby různých průmyslových scénářů. Také jsme vytvořili vlastní řešení pro mobilní řídicí skříňky měniče, které fungují dokonale na mnoha místech po celé zemi.

Parametr produktu (specifikace)

Funkce produktu

● Funkce I/O.

◆ Rozsah vstupního napětí: 220V/380V/660V ± 15%

◆ Vstupní frekvenční rozsah: 47 ~ 63Hz

◆ Rozsah výstupního napětí: 0 ~ Jmenovité vstupní napětí

Výstupní frekvenční rozsah: 0 ~ 400 Hz

● Funkční funkce

◆ Režim nastavení frekvence: digitální nastavení, analogové nastavení, nastavení sériové komunikace, více rychlost, nastavení PID atd.

◆ Funkce řízení PID

◆ Funkce ovládání více rychlostí: 16 rychlostní kontroly

◆ Funkce řízení frekvence houpačky

◆ Okamžité selhání napájení bez funkce zastavení

◆ Funkce rychlého/jog klíče: Multifunkční klíč zkratky volně definovaný uživateli

◆ Funkce automatického nastavení napětí: Když se změní napětí napájecí mřížky, může automaticky udržet konstantní výstupní napětí konstantní

◆ Poskytněte až 25 druhů funkcí ochrany poruch: přes proud, nad napětí, při napětí, nad teplotou, ztrátou fáze, přetížení a další ochranné funkce

● Funkce periferního rozhraní

◆ Programovatelný digitální vstup: 8 vstup

◆ Programovatelný analogový vstup: AI1: 0 ~ 10V vstup, AI2: 0 ~ 10V nebo 0 ~ 20MA vstup

◆ Otevřený výstup sběratele: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analogový výstup: 2 výstupy, 0/4 ~ 20 mA nebo 0 ~ 10V

● Technické charakteristiky výkonnosti

◆ Režim řízení: Žádná kontrola vektoru PG, řízení V/F, řízení točivého momentu.

◆ Kapacita přetížení: 150% hodnoceno 60s; 180% hodnoceno proud 10s

◆ Počáteční točivý moment: Žádné ovládání vektoru PG: 0,5 Hz/150% (SVC)

◆ Poměr rychlosti: Žádná kontrola vektoru PG: 1: 100

Aplikace produktu

Produkty lze použít při těžbě, ventilátorech, čerpadlech, nových energetických zařízeních a dalších příležitostech.

Zavlažování pole

Při zemědělském zavlažování je VFD pro přívod vody s konstantním tlakem téměř standardní. Za prvé, v procesu spuštění čerpadla může VFD postupně zvyšovat svou provozní frekvenci, aby čerpadlo mohlo běžet pomalu, takže voda nezpůsobuje příliš velký dopad na potrubí. VFD pak lze použít ve spojení se vzdáleným tlakovým měřidlem nebo tlakovým senzorem pro vyrovnání tlaku v našich trubkách. Nakonec může VFD ovládat potrubí pro ochranu tlaku, ale také prostřednictvím svého vlastního přetížení, podložky, přetlaku, podceňovací ochrany, aby se snížilo poškození čerpadla.

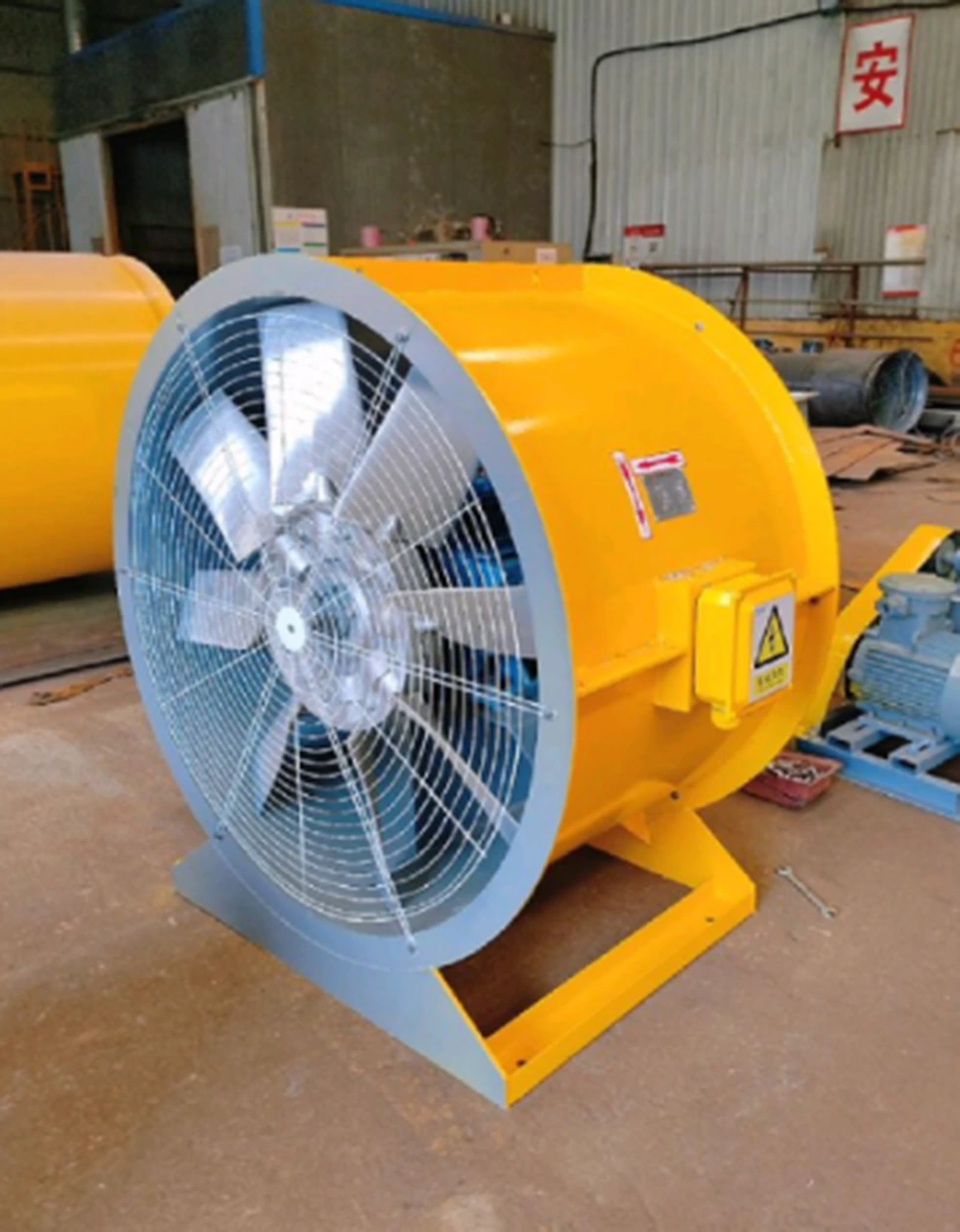

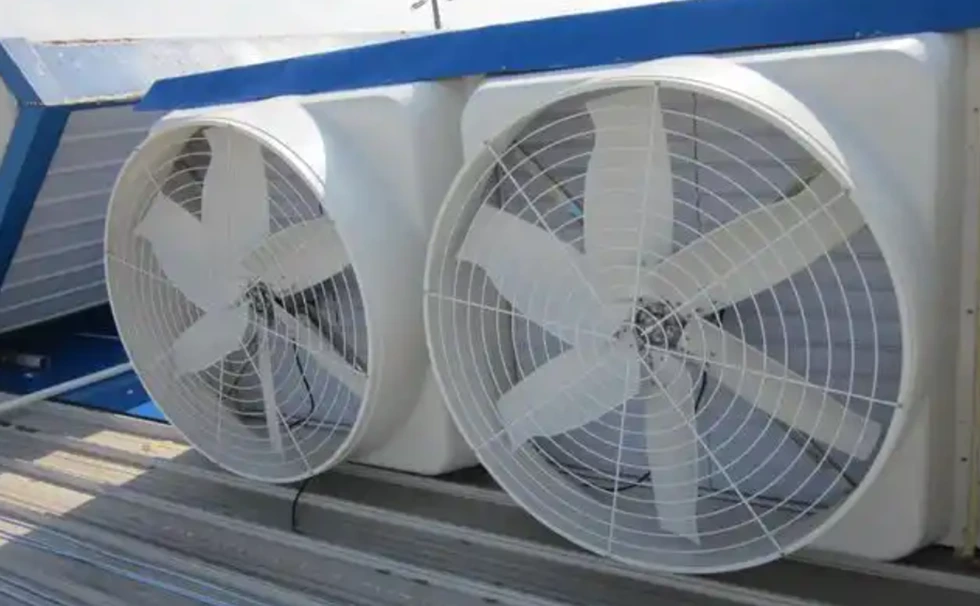

Fanoušci

Aplikace frekvenčního převodníku v oblasti ventilátorů nejen výrazně snižuje spotřebu energie, ale také zlepšuje přesnost a úroveň automatizace pomocí inteligentní kontroly. Série WCE SCK300 s vysokou kompatibilitou a algoritmy úspory energie může pokrýt rozmanité potřeby malých ventilátorů velkým průmyslovým fanouškům a pomoci společnostem dosáhnout zelené a efektivní produkce.

LCD zobrazuje více textu a grafiky jazyka, LED zobrazovací čísla, intuitivnější, podle vašich preferencí

Objem VFD je velká struktura, větší radiátor, rychlost využití produktu, může normálně pracovat v horkém prostředí, jako je tropické.

Lze přizpůsobit různé typy vstupních a výstupních režimů:

1,3p 380V vstup na výstup 3p 380V.

2. Vstup 3P220V na výstup 3P220V.

3. 3P660V Vstup na výstup 3P660V.

4. Vstup 1P220V na výstup 3p 380V.

5. Vstup 1P220V na výstup 3P220V.

S funkcí sledování rychlosti může lépe zahájit.

Dodává se s komunikací Modbus RTU a může také implementovat Modbus TCP, PRPFIBUS a PROFINET přidáním expanzních karet.

Schéma zapojení VFD.
