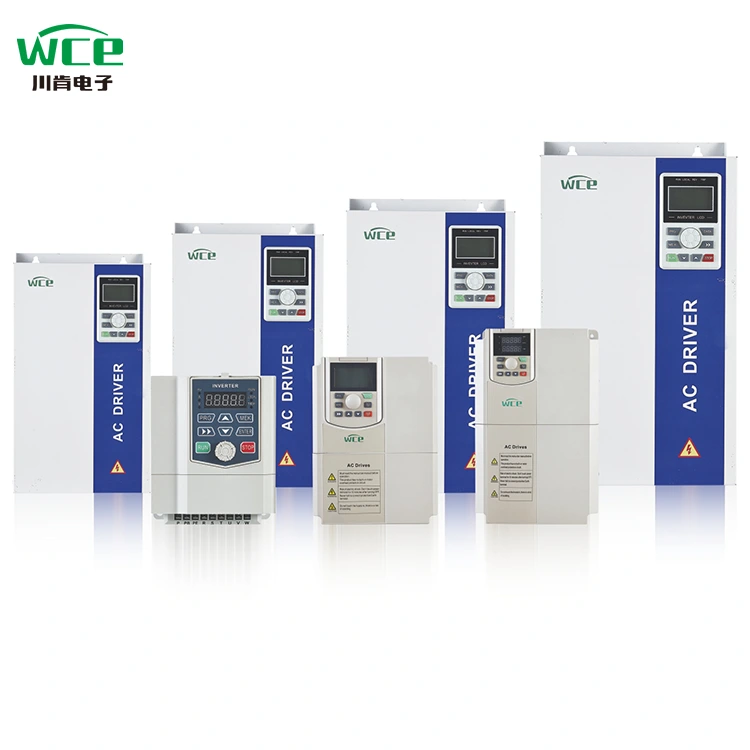

Vysoce výkonný třífázový frekvenční převodník

Série WCE SCK300 je vysoce výkonný, všestranný frekvenční převodník navržený pro průmyslovou automatizaci, široce používaný ve ventilátorech, čerpadlech, dopravních pásech, drtičích a jiném vybavení. Její jádro přijímá technologii pokročilé kontroly vektoru a má vlastnosti regulace rychlosti s vysokou přesností, úspory energie, vysoké účinnosti a stabilního provozu, aby vyhovovaly potřebám různých průmyslových scénářů. Kromě toho může být SCK300 upgradován na SCK350 upgradováním řídicí desky, po které lze přidat rozšiřující karty a aplikovat na zařízení, jako jsou jeřáby.

Parametr produktu (specifikace)

Funkce produktu

● Funkce I/O.

◆ Rozsah vstupního napětí: 220V/380V/660V ± 15%

◆ Vstupní frekvenční rozsah: 47 ~ 63Hz

◆ Rozsah výstupního napětí: 0 ~ Jmenovité vstupní napětí

Výstupní frekvenční rozsah: 0 ~ 400 Hz

● Funkce periferního rozhraní

◆ Programovatelný digitální vstup: 8 vstup

◆ Programovatelný analogový vstup: AI1: 0 ~ 10V vstup, AI2: 0 ~ 10V nebo 0 ~ 20MA vstup

◆ Otevřený výstup sběratele: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analogový výstup: 2 výstupy, 0/4 ~ 20 mA nebo 0 ~ 10V

● Technické charakteristiky výkonnosti

◆ Režim řízení: Žádná kontrola vektoru PG, řízení V/F, řízení točivého momentu.

◆ Kapacita přetížení: 150% hodnoceno 60s; 180% hodnoceno proud 10s

◆ Počáteční točivý moment: Žádné ovládání vektoru PG: 0,5 Hz/150% (SVC)

◆ Poměr rychlosti: Žádná kontrola vektoru PG: 1: 100

● Funkční funkce

◆ Režim nastavení frekvence: digitální nastavení, analogové nastavení, nastavení sériové komunikace, více rychlost, nastavení PID atd.

◆ Funkce řízení PID

◆ Funkce ovládání více rychlostí: 16 rychlostní kontroly

◆ Funkce řízení frekvence houpačky

◆ Okamžité selhání napájení bez funkce zastavení

◆ Funkce rychlého/jog klíče: Multifunkční klíč zkratky volně definovaný uživateli

◆ Funkce automatického nastavení napětí: Když se změní napětí napájecí mřížky, může automaticky udržet konstantní výstupní napětí konstantní

◆ Poskytněte až 25 druhů funkcí ochrany poruch: přes proud, nad napětí, při napětí, nad teplotou, ztrátou fáze, přetížení a další ochranné funkce

Aplikace produktu

Výrobky mohou být použity v metalurgickém a chemickém průmyslu, kompresorech, jeřáby, příležitostech komunálního inženýrství.

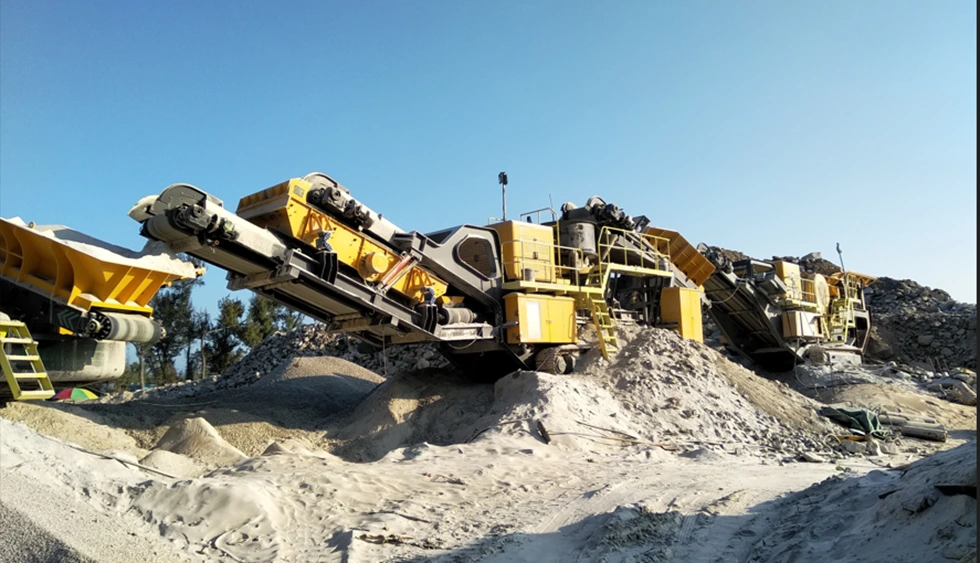

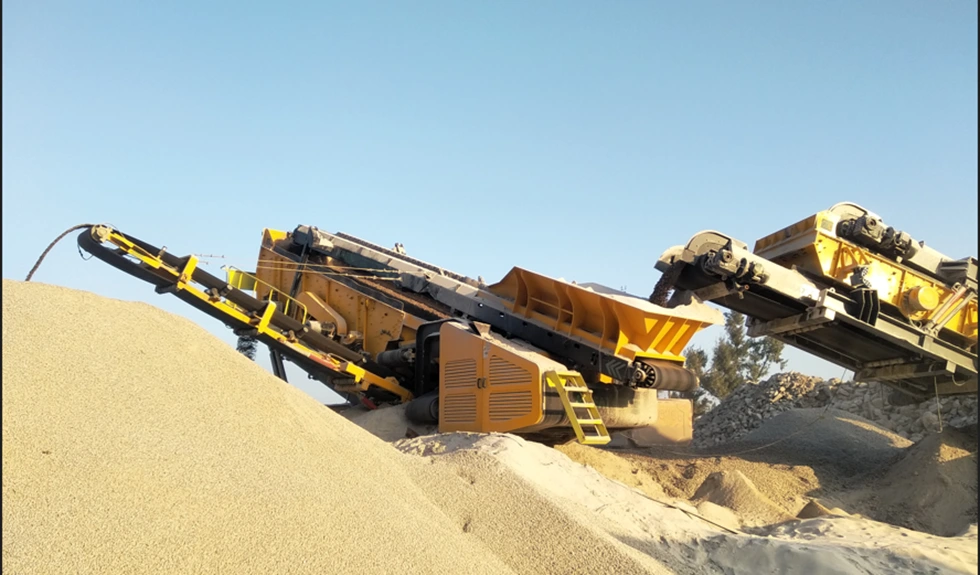

Drtič, třídění kamenů různých velikostí.

VFD je široce používán v drtiče, může být použit v drtiči nárazu, drtiče čelisti, drtiče kužele, drtiče kladiva atd. Lze použít u hostitele s vysokou energií, snížit počáteční proud, upravit rychlost drtiče, když je rychlost snížena, ale také může ušetřit asi 50%. Frekvenční převodník použitý v drtiči může snížit mechanický dopad a prodloužit životnost zařízení.

Zavlažování pole

Při zemědělském zavlažování je VFD pro přívod vody s konstantním tlakem téměř standardní. Za prvé, v procesu spuštění čerpadla může VFD postupně zvyšovat svou provozní frekvenci, aby čerpadlo mohlo běžet pomalu, takže voda nezpůsobuje příliš velký dopad na potrubí. VFD pak lze použít ve spojení se vzdáleným tlakovým měřidlem nebo tlakovým senzorem pro vyrovnání tlaku v našich trubkách. Nakonec může VFD ovládat potrubí pro ochranu tlaku, ale také prostřednictvím svého vlastního přetížení, podložky, přetlaku, podceňovací ochrany, aby se snížilo poškození čerpadla.

K dispozici jsou dva režimy zobrazení:

1.LCD displej: Přijďte s čínským a anglickým displejem, můžete také přizpůsobit ruské, portugalské, španělské, perské a jiné jazyky.

2. Led Display: Tradiční digitální digitální displej, displej s dvojitým řádkem, sledujte současně dvě sady dat.

Objem VFD je velká struktura, větší radiátor, rychlost využití produktu, může normálně pracovat v horkém prostředí, jako je tropické.

Lze přizpůsobit různé typy vstupních a výstupních režimů:

1,3p 380V vstup na výstup 3p 380V.

2. Vstup 3P220V na výstup 3P220V.

3. 3P660V Vstup na výstup 3P660V.

4. Vstup 1P220V na výstup 3p 380V.

5. Vstup 1P220V na výstup 3P220V.

S funkcí sledování rychlosti může lépe zahájit.

Dodává se s komunikací Modbus RTU a může také implementovat Modbus TCP, PRPFIBUS a PROFINET přidáním expanzních karet.

Schéma zapojení VFD.
