Jednoduché řešení problémů pro VFD - IGBT 、 Rektifikátor most

Varování:

Před měřením je nutné zajistit, aby byl VFD vypnutý a byly odstraněny elektrické vedení R, S, T a výstupní linky u, v, w. Teprve po měření P+/N- a neexistuje žádné DC napětí může být provedeno operace!

Změřte modul usměrňovače VFD:

Nejprve nastavte multimetr na polohu „dioda“ a poté použijte červené a černé testovací vodiče multimetru k postupujícím krokům níže pro detekci:

Za druhé, dotkněte se pozitivního terminálu P (+) DC sběrnice s černým testovacím olovem a dotkněte se R, S a T v sekvenci s červeným testovacím olovem. Zaznamenejte zobrazené hodnoty na multimetru.

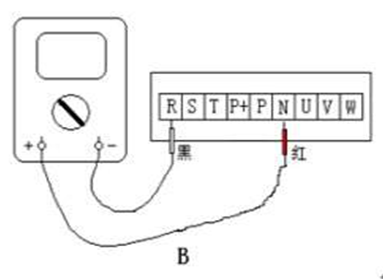

Zatřetí, pak se dotkněte červeného testu vedení k zápornému terminálu N (-) DC sběrnice a dotkněte se černého testu vedení k R, S a T v sekvenci a zaznamenejte hodnotu zobrazení multimetru.

Začtvrté, pokud jsou zobrazené hodnoty šestého měření v podstatě vyvážené, naznačuje, že s nápravou VFD není problém. Jinak je poškozen modul rektifikace v odpovídající poloze.

Změřte modul IGBT VFD:

Nejprve nastavte multimetr na polohu „dioda“ a poté použijte červené a černé testovací vodiče multimetru k postupujícím krokům níže pro detekci:

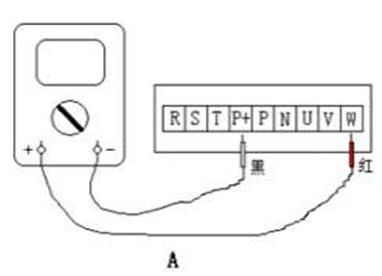

Za druhé, dotkněte se pozitivního terminálu P (+) DC sběrnice s černým testovacím olovem a v sekvenci u, v a w sekvencem s červeným testovacím olovem. Zaznamenejte zobrazené hodnoty na multimetru.

Zatřetí, pak se dotkněte červeného testu vedení k zápornému terminálu N (-) DC sběrnice a dotkněte se černého testu vede k u, v a w sekvence a zaznamenejte hodnotu zobrazení multimetru.

Začtvrté, pokud jsou zobrazené hodnoty šestého měření v podstatě vyvážené, naznačuje, že není problém s IGBT střídačem VFD. Jinak je poškozen střídač IGBT v odpovídající poloze.
